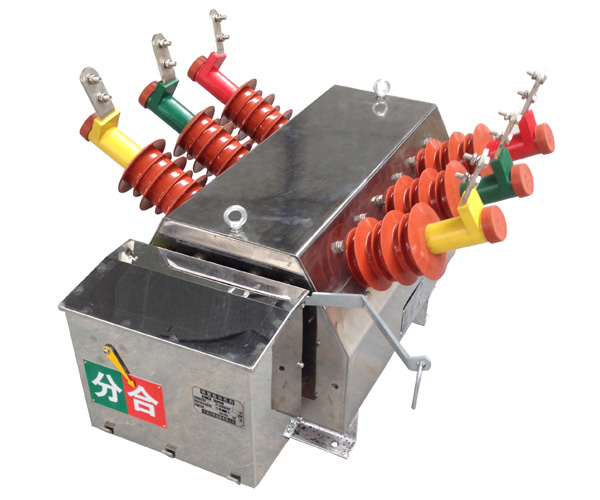

ZW6-12/630A 1250A型户外高压真空断路器
ZW6-12 630A 1250A型户外高压真空断路器适用于12kV及以下，交流50Hz的三相电力系统。主要用于农网和城网作分，合负荷电流、过载电流及短路电流之用，也可用于其它类似场所，还可作为城市市区12kV级电网的分段开关。
一、产品概述
ZW6-12/630A 1250A型户外高压真空断路器适用于12kV及以下，交流50Hz的三相电力系统。主要用于农网和城网作分，合负荷电流、过载电流及短路电流之用，也可用于其它类似场所，还可作为城市市区12kV级电网的分段开关。
二、使用环境
1、周围空气温度：上限+40℃，下限-40℃;
2、海拔：< 2000m;
3、相对湿度：日平均不大干95%，月平均不大于90%；
4、风压：不超过700Pa(相当于风速34m/s)；
5、空气污秽程度按GB5582规定为lV级；
6、地震烈度不超过8度。
W6-12/630A 1250A型户外高压真空断路器主要技术参数
|
序号 |
项目 |
单位 |
参数 |
|||
|
1 |
额定电压 |
kV |
12 |
|||
|
2 |
额定绝缘水平 |
工频耐受电压 |
干式 |
42 |
||
|
湿式 |
34 |
|||||
|
雷电冲击耐压（峰值） |
75 |
|||||
|
3 |
额定电流 |
A |
630；1250 |
|||
|
4 |
额定频率 |
Hz |
50 |
|||
|
5 |
额定短路开断电流 |
KA |
12.5、16、30 |
|||
|
6 |
额定短路关合电流 |
31.5、40、50 |
||||
|
7 |
额定峰值耐受电流 |
31.5、50、50 |
||||
|
8 |
额定短时耐受电流 |
12.5、16、20 |
||||
|
9 |
操作顺序 |
次 |
分-0.3s-合分-180s-合分 |
|||
|
10 |
额定短路电流开断次数 |
30 |
||||
|
11 |
机械寿命 |
10000 |
||||
|
12 |
额定操作电压及辅助回路额定电压 |
V |
DC220、110、24 |
|||
|
AC220、110、24 |
||||||
|
13 |
触头允许磨损厚度 |
mm |
3 |
|||
|
14 |
过电流脱扣器 |
额定电流 |
A |
5 |
||
|
脱扣电流准确度 |
％ |
±10 |
||||
|
15 |
重量 |
kg |
110(标准) |
|||
|
16 |
额定短路持续时间 |
S |
4 |
|||
|
17 |
储能电机额定输入功率 |
W |
≤220 |
|||
