ZW7-40.5/1250A小型化户外高压真空断路器

ZW7-40 5 ZW7-40 5 1250A小型化户外高压真空断路器 器采用了独特设计的一体式固封极柱和高可靠性的操作机构。该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用。

一、产品概述
ZW7-40.5Z W7-40.5/1250A小型化户外高压真空断路器 器采用了独特设计的一体式固封极柱和高可靠性的操作机构。该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用。
    二、产品特点

1、极高的可靠性

2、在整个寿命期间完全免维护
3、具有高机械寿命和电寿命
4、;整机体积小，重量轻，便于安装

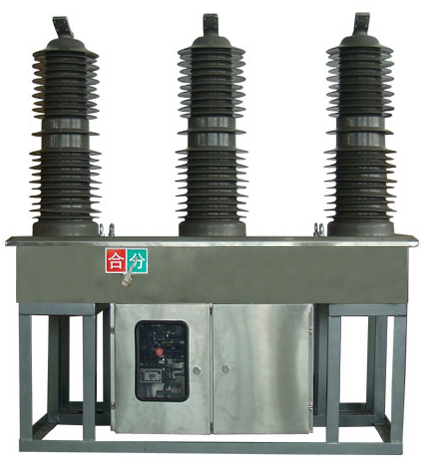

ZW7-40.5ZW7-40.5/1250A小型化户外高压真空断路器
二、使用条件
1、周围空气温度：-40℃～+60℃；
2、海拔高度：不超过3000米；
3、风速不超过34m/s；
4、来自开关设备和控制设备外部的振动或地动是可以忽略的；
5、污秽等级：Ⅳ级；
6、储存温度-40℃～+85℃。



ZW7-40.5 ZW7-40.5/1250A小型化户外高压真空断路器技术参数：

序 号

项        目

单 位

数      值

1

额定电压

kV

40.5

2

额定电流

A

1250/1600

3

额定频率

Hz

50或60

4

工频耐压1min（湿）（干）

相间、对地/断口

kV

80 95/95

5

雷电冲击耐受电流（峰值）

相间、对地/断口

kV

185

6

额定短路开断电流

kA

25/31.5

7

额定短路关合电流（峰值）

kA

63/80

8

额定峰值耐受电流

kA

63/80

9

4S短时耐受电流

kA

25/31.5

10

额定操作循环



分－0.1s－合分－3s－合分-6s合分-60s恢复

11

额定短路电流开断次数

次

30

12

机械寿命

次

100000

13

机构控制电压

V

AC/DC220

14

二次回路1min工频耐压

KV

2

断路器的主要机械参数

序 号

参数名称

单 位

数  据

1

触头开距

mm

16±1

2

触头超行程

mm

4±0.5

3

分闸速度

m/s

1.4-1.8

4

合闸速度

m/s

0.4-0.8

5

触头合闸弹跳时间

ms

≤5

6

相间中心距离

mm

600±2

7

三相分合闸不同期性

ms

≤2

8

各相导电回路电阻

μΩ

＜80

9

合闸时间

ms

≤100

10

分闸时间

ms

≤50

11

重量

Kg

约450
