一、产品概述
ZW7-40.5/1600A永磁户外真空断路器采用了独特设计的永磁机构和高可靠性的智能控制器构成。
该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用，并具有0～3次自动重合闸。极高的可靠性在整个寿命期间完全免维护具有高机械寿命和电寿命整机体积小，重量轻，便于安装具有标准继电保护和快速自动重合闸功能

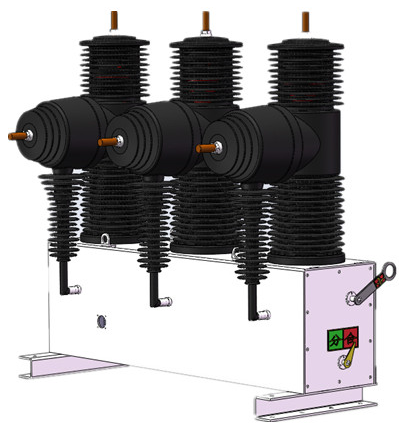

ZW7-40.5/1600A永磁户外真空断路器
二、使用条件
1、周围空气温度：-30℃～+60℃；
2、海拔高度：不超过2000米；
3、风速不超过34m/s；
4、来自开关设备和控制设备外部的振动或地动是可以忽略的；
5、污秽等级：Ⅳ级；
6、储存温度-40℃～+85℃。

ZW7-40.5/1600A永磁户外真空断路器技术参数：

序号	项目	单位	数值
1	额定电压	kV	40.5
2	额定电流	A	1250/1600
3	额定频率	Hz	50或60
4	工频耐压1min（湿）（干）	kV	80/95
5	雷电冲击耐受电流（峰值）	kV	185
6	额定短路开断电流	kA	31.5
7	额定短路关合电流（峰值）	kA	80
8	额定峰值耐受电流	kA	80
9	4S短时耐受电流	kA	31.5
10	额定操作循环		分－0.1s－合分－3s－合分-6s合分-60s恢复
11	额定短路电流开断次数	次	30
12	机械寿命	次	20000
13	永磁机构控制电压	V	DC220
14	二次回路1min工频耐压	KV	2

断路器的主要机械参数

序号	参数名称	单位	数据
1	触头开距	mm	16±1
2	触头超行程	mm	4±0.5
3	分闸速度	m/s	1.4-1.8
4	合闸速度	m/s	0.4-0.8
5	触头合闸弹跳时间	ms	≤5
6	相间中心距离	mm	460±2
7	三相分合闸不同期性	ms	≤2
8	各相导电回路电阻	μΩ	＜120
9	合闸时间	ms	25～45
10	分闸时间	ms	20～45
11	重量	Kg	295
