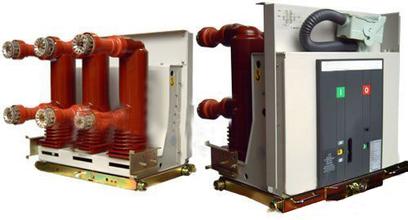

ZN63A-12/2500-31.5 2500A-40户内高压真空断路器
ZN63A(VS1)-12 2500-31 5 2500A-40手车式固封户内高压真空断路器，系三相交流50Hz定额电压为12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于在额定工作电流下的频繁操作，或多次开断短路电流的场所。该断路器采用操动机构与断路器本体
一、产品介绍
ZN63A(VS1)-12/2500-31.5 2500A-40手车式固封户内高压真空断路器，系三相交流50Hz定额电压为12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于在额定工作电流下的频繁操作，或多次开断短路电流的场所。该真空断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成 手车单元作用。
二、使用环境
a、周围空气温度：上限+40℃，下限-15℃;
b、海拔高度：≤100m(若需增高海拔，则额定绝缘水平相应提高)；
c、振幅：地震列度不超过8度；
d、空气相对湿度日平均值不大于95％，月平均值不大于90％；
e、无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。
一、ZN63A(VS1)-12手车式固封户内高压真空断路器型号表：
|
ZN63A(VS1)-12/630-20手车式固封 |
配800MM柜相间210MM断口275MM |
|
ZN63A(VS1)-12/630-25手车式固封 |
|
|
ZN63A(VS1)-12/630-31.5手车式固封 |
|
|
ZN63A(VS1)-12/1250-20手车式固封 |
|
|
ZN63A(VS1)-12/1250-25手车式固封 |
|
|
ZN63A(VS1)-12/1250-31.5手车式固封 |
|
|
ZN63A(VS1)-12/1250-40手车式固封 |
|
|
ZN63A(VS1)-12/1600-31.5手车式固封 |
|
|
ZN63A(VS1)-12/1600-40手车式固封 |
|
|
ZN63A(VS1)-12/1600-31.5手车式固封 |
配1米柜相间275MM断口275MM |
|
ZN63A(VS1)-12/1600-40手车式固封 |
|
|
ZN63A(VS1)-12/2000-31.5手车式固封 |
配1米柜相间275MM断口310MM |
|
ZN63A(VS1)-12/2000-40手车式固封 |
|
|
ZN63A(VS1)-12/2500-31.5手车式固封 |
|
|
ZN63A(VS1)-12/2500-40手车式固封 |
|
|
ZN63A(VS1)-12/3150-40手车式固封 |
|
|
ZN63A(VS1)-12/4000-40手车式固封 |
二、ZN63A(VS1)-12手车式固封户内高压真空断路器参数表：
|
序号 |
项目 |
单位 |
参 数 |
||||||
|
1 |
额定电压 |
kV |
12 |
12 |
12 |
12 |
12 |
12 |
|
|
2 |
额定电流 |
A |
630 1250 |
630 1250 |
630 1250 1600 |
630 1600 2000 |
630 2500 3150 |
2000 2500 3150 4000 5000 |
|
|
3 |
额定绝缘水平 |
1min 工频耐压 |
kA |
42 |
42 |
42 |
42 |
42 |
42 |
|
额定雷电冲击耐压 |
75 |
75 |
75 |
75 |
75 |
75 |
|||
|
4 |
额定短路开断电流 |
kA |
16 |
20 |
25 |
31.5 |
40 |
50 |
|
|
5 |
额定短路关合电流(峰值) |
kA |
40 |
50 |
63 |
80 |
100 |
130 |
|
|
6 |
额定（峰值）耐受电流 |
kA |
40 |
50 |
63 |
80 |
100 |
130 |
|
|
7 |
额定短时耐受电流 |
kA |
16 |
20 |
25 |
31.5 |
40 |
50 |
|
|
8 |
额定短路开断电流开断次数 |
次 |
50 |
50 |
50 |
50 |
30 |
20 |
|
|
9 |
额定短路持续时间 |
S |
4 |
4 |
4 |
4 |
4 |
4 |
|
|
10 |
额定操作顺序 |
|
分-t合分-180s-合分 |
||||||
|
11 |
机械寿命 |
次 |
20000 |
20000 |
20000 |
20000 |
10000 |
10000 |
|
|
12 |
额定单个电容器组开断电流 |
A |
630 |
630 |
630 |
630 |
630 |
630 |
|
|
13 |
额定背靠背电容器组开断电流 |
A |
400 |
400 |
400 |
400 |
400 |
400 |
|
