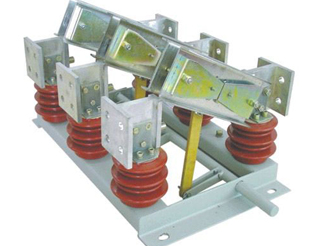

GN22-10系列高压隔离开关
GN22-10大电流户内高压隔离开关，适用于额定电压10KV，三相交流50HZ，电力系统中高压开关设备作为有电压无负载的情况下分合电路之用。
GN22-10大电流户内高压隔离开关，适用于额定电压10KV，三相交流50HZ，电力系统中高压开关设备作为有电压无负载的情况下分合电路之用。开关结构设计新颖、合理、独具一格。它采用了两步动作的锁紧方式，使开关动热稳定性能优异，操作力小。它采用了环氧树脂和绝缘子及刷镀银等新材料新工艺，使开关导电性能好，体积小，质量轻。它的出线端子便于与真空断路器、油断路器连接，可缩小开关柜体种，减少过渡接头，降低成本.
一、GN22-10系列隔离开关型号表：
|
GN22-10/2000A |
|
GN22-10D/2000A |
|
GN22-10C/2000A |
|
GN22-10/3150A |
|
GN22-10D/3150A |
|
GN22-10C/3150A |
|
GN22-10/4000A |
|
GN22-10D/4000A |
|
GN22-10C/4000A |
|
GN22-10/5000A |
|
GN22-10/6300A |
二、GN22-10系列隔离开关主要技术参数表：
|
项目 |
单位 |
数据 |
||
|
额定电压 |
KV |
12 |
||
|
额定功率 |
Hz |
50 |
||
|
额定电流 |
A |
1600 200 |
2500 3150 |
|
|
额定短路耐受电流 |
KA |
40 |
50 |
|
|
额定峰值耐受电流 |
KA |
100 |
125 |
|
|
额定短时持续时间 |
S |
4 |
||
|
额定绝缘水平 |
工频耐受电压 |
KV |
极间，极对地42断开口49 |
|
|
雷电冲击耐受电压（峰值） |
KV |
极间，极对地75断开 |
||
