一、产品概述
FZN16-12 FZN16-12D FZRN16-12D户内交流高压负荷开关-熔断器组合电器(以下简称“系列开关”)是我厂自行设计研制而成的。性能达到GB3804-90《3-63KV交流高压负荷开关》和IEC420《交流高压负荷开关-熔断器组合电器》(1990版)国际标准及国家标准（报批稿）的要求，具有开断安全可靠、电寿命长、可频繁操作，开断转移电流时，基本不需要维护，具有明显隔离断口等优点。负荷开关-熔断器组合电器还具有保护变压器过载，防止设备缺相运行功能。

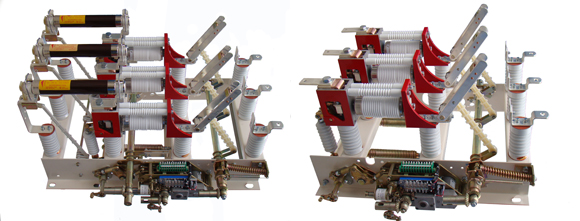

FZN16-12/FZN16-12D/FZRN16-12D系列户内交流高压真空负荷开关
二、产品用途
FZN16-12 FZN16-12D FZRN16-12D开关适用于额定电压6-12KV三相交流50Hz的电网中，作为开断负荷电流、过载电流及短路电流之用，特别适用于无油化，不检修及频繁操作要求的场所。本产品可配合CS6-Ⅰ型操作机构及CS□手动操作机构。

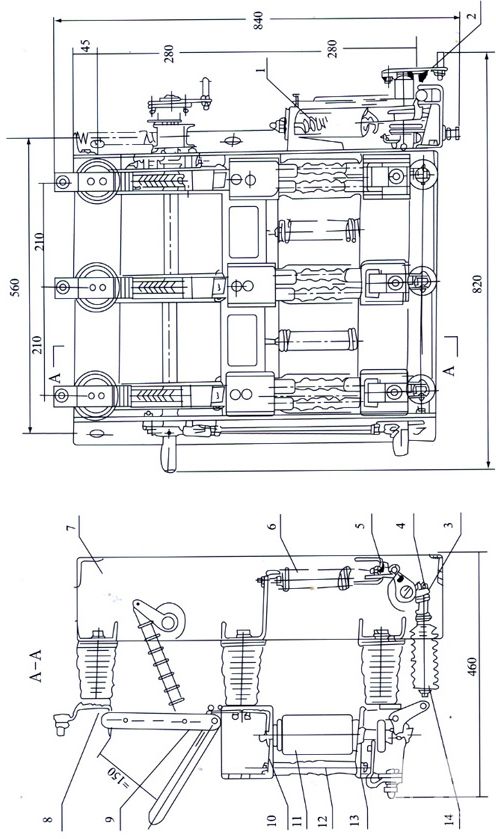

外形图
FZN16-12/FZN16-12D/FZRN16-12D系列户内交流高压真空负荷开关
1、合闸弹簧
2、操动机构
3、导向套
4、调节螺套
5、分闸缓冲垫
6、分闸缓接簧
7、支架
9、绝缘子
10上支架
11、真空灭弧室
12、绝缘保持架
13、下支架
14绝缘推拉杆

三、使用环境条件
海拔不超过1000米；
b、周围空气温度上限 +40oC 下限-25oC；
c、相对湿度：日平均值不大于95%，月平均值不大于90%；
d、周围空气应不受腐蚀性或可燃性气体、水蒸汽等明显污染；
e、无经常性的剧烈运动；

一、FZN16-12 FZN16-12D FZRN16-12D系列户内交流高压真空负荷开关技术参数：

序号	名称	单位	参数
1	额定电压	KV	12
2	**工作电压	KV	12
3	额定频率	Hz	50
4	额定电流	A	630
5	额定有功负载开断电流	A	630
6	额定闭环开断电流	A	630
7	5%额定有功负载开断电流	A	31.5
8	额定电缆充电开断次数	A	10
9	额定电容开断电流	A	400
10	额定空载变压器开断电流	A	6000KVA 变压器空载电流
11	1min 工频耐受电压（有效值）对地、相间、真空断口/隔离断口	KV	42/48
12	全波雷电冲击耐受电压（峰值）对地、相间、真空断口/隔离断口	KV	75/85
13	额定短时耐受电流(热稳定)	KV/S	20/3
14	额定峰值耐受电流(动稳定)	KA	50
15	额定短路关合电流	KA	50
16	额定电流开断次数	次	10000
17	机械寿命	次	10000
18	触头允许磨损累计厚度	mm	3
19	分合闸操作力矩（力）	Nm/(N)	175(350)

二、负荷开关-熔断组合电器的技术参数见下表：

序号	名称	单位	参数
1	额定电压	KV	12
2	**工作电压	KV	12
3	额定频率	Hz	50
4	熔断器**额定电流	A	125	200
5	额定转移电流	A	2000	3150
6	熔断器触发开关的分闸时间	ms	35±5
7	额定短路开断电流（预期有效值）	KA	31.5
8	额定短路关合电流（预期峰值）	KA	80
9	1min 工频耐受电压（有效值）对地、相间、真空断口/隔离断口	KV	42/48
10	全波雷电冲击耐受电压（峰值）对地、相间、真空断口/隔离断口	KA	75/85
11	熔断器撞击器输出能量	J	2-5

三、组合电器所配熔断器的技术参数（见下表）

序号	项目	单位	参数
1	触头开距	mm	8+1
2	触头形程	mm	3+1
3	平均合闸速度	m/s	0.6±0.2
4	平均分闸速度	m/s	1±0.2
5	三相触头分、合闸不同期性	ms	≤2
6	触头合闸弹跳时间	ms	≤2
7	带电体之间及相对地距离	mm	≥125
8	上、下支架主回路电阻	μΩ	≥60

FZN16-12 FZN16-12D FZRN16-12D户内交流高压真空负荷开关
