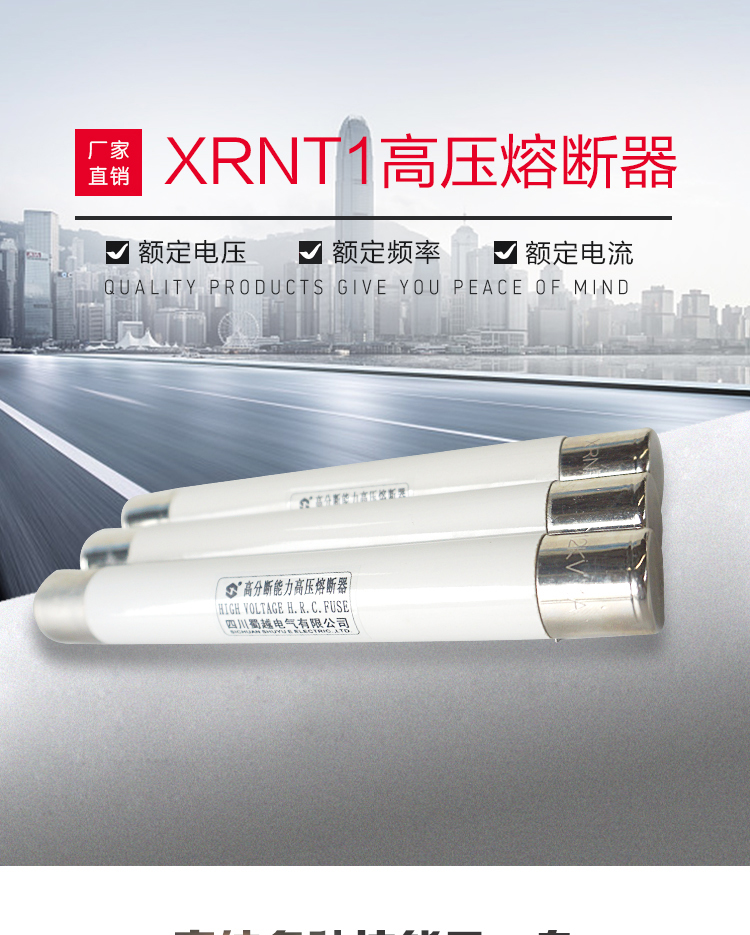

XRNT1高压熔断器变压器保护用

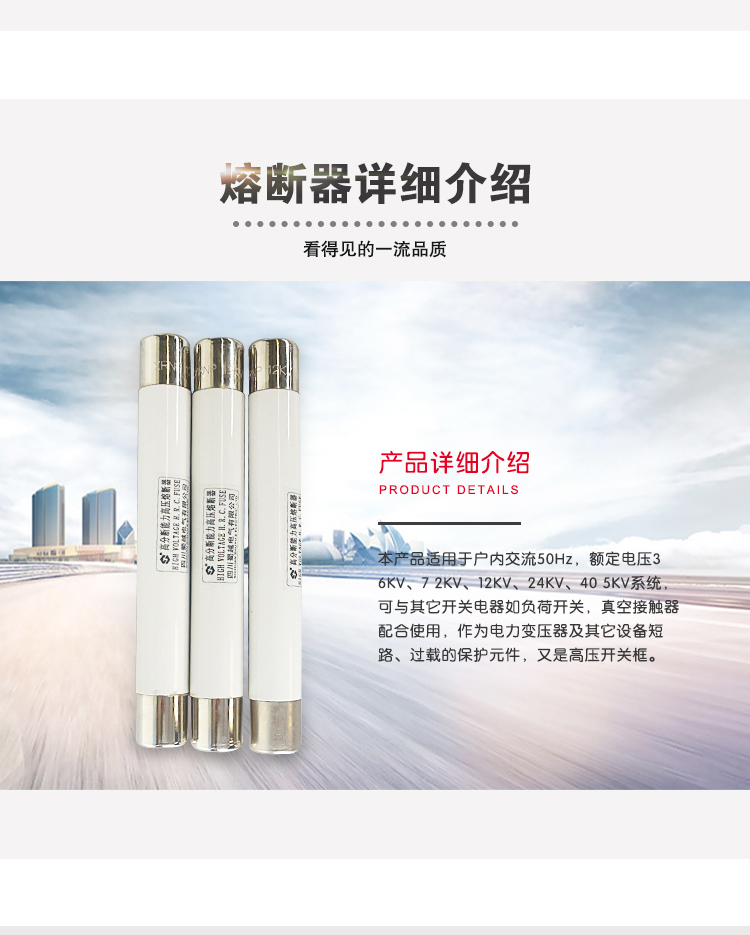

一、产品用途 本产品适用于户内交流50Hz，额定电压3 6KV、7 2KV、12KV、24KV、40 5KV系统，可与其它开关电器如负荷开关，真空接触器配合使用，作为电力变压器及其它设备短路、过载的保护元件，又是高压开关框

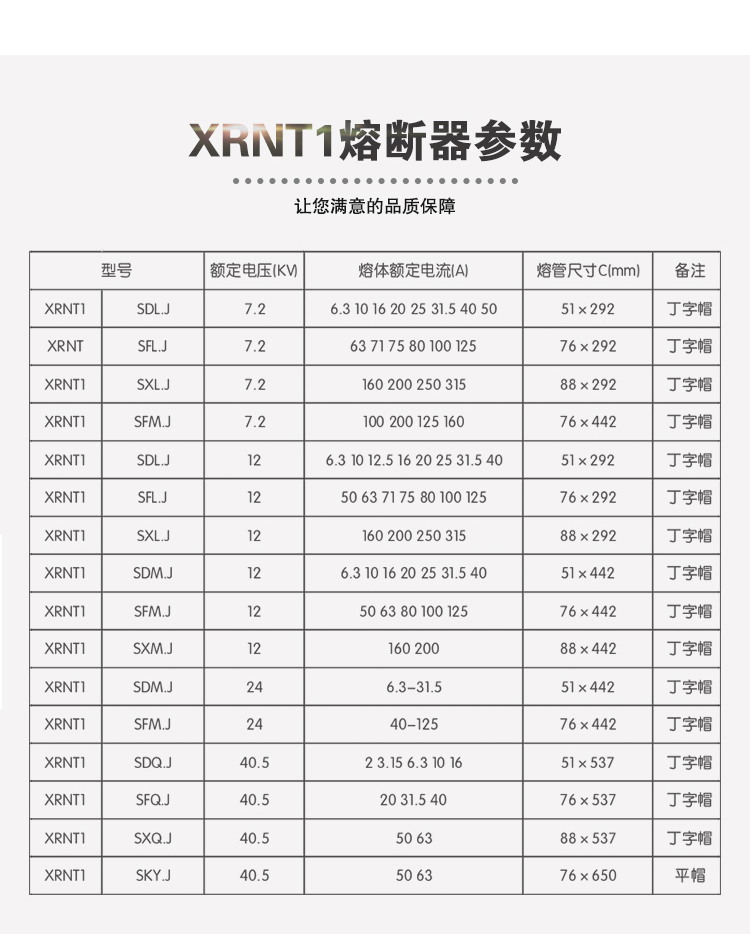

一、参数

型号

额定电压(KV)

熔体额定电流(A)

熔管尺寸C(mm)

备注

XRNT1

SDL.J

7.2

6.3 10 16 20 25 31.5 40 50

51×292

丁字帽

XRNT

SFL.J

7.2

63 71 75 80 100 125

76×292

丁字帽

XRNT1

SXL.J

7.2

160 200 250 315

88×292

丁字帽

XRNT1

SFM.J

7.2

100 200 125 160

76×442

丁字帽

XRNT1

SDL.J

12

6.3 10 12.5 16 20 25 31.5 40

51×292

丁字帽

XRNT1

SFL.J

12

50 63 71 75 80 100 125

76×292

丁字帽

XRNT1

SXL.J

12

160 200 250 315

88×292

丁字帽

XRNT1

SDM.J

12

6.3 10 16 20 25 31.5 40

51×442

丁字帽

XRNT1

SFM.J

12

50 63 80 100 125

76×442

丁字帽

XRNT1

SXM.J

12

160 200

88×442

丁字帽

XRNT1

SDM.J

24

6.3-31.5

51×442

丁字帽

XRNT1

SFM.J

24

40-125

76×442

丁字帽

XRNT1

SDQ.J

40.5

2 3.15 6.3 10 16

51×537

丁字帽

XRNT1

SFQ.J

40.5

20 31.5 40

76×537

丁字帽

XRNT1

SXQ.J

40.5

50 63

88×537

丁字帽

XRNT1

SKY.J

40.5

50 63

76×650

平帽


1、10KV**短路开断电流(开断能力)50KA（I1）；40.5KV**短路开断电流31.5KA（I2)

2、最小开断电流：
熔断器额定电流的4位（100A以下）含100A （I3）
熔断器额定电流的7位（125A以上）含125A （I3）
