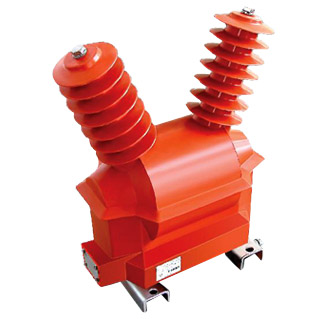

JDZW-20电压互感器
JDZW-20电压互感器(以下简称互感器)适用于户外、额定频率为 50Hz 或60Hz、额定电压为20kV的电力系统中，作电能计量、电压监测和继电保护用。
一、产品概述
JDZW-20电压互感器(以下简称互感器)适用于户外、额定频率为 50Hz 或60Hz、额定电压为20kV的电力系统中，作电能计量、电压监测和继电保护用。
二、技术参数
安装场所：户外。
环境温度：**：+40℃；**：-25℃；日平均不能超过30℃。
海拔：不超过1000m。
大气条件：大气中无严重污秽。
产品执行标准为GB 1207《电压互感器》。
JDZW-20电压互感器产品参数：
|
型号 |
额定电压比 (kV) |
准确级组合 |
额定输出 |
极限输出 |
额定绝缘水平(kV) |
|
(VA) |
(VA) |
||||
|
JDZW-20 |
20/0.1 |
0.2 |
75 |
1000 |
40.5/95/200 |
|
JDZXW-20G |
20/√3/0.1/√3/0.1/3 |
0.2/6P(3P) |
75/100 |
||
|
20/√3/0.1/√3/0.1/√3/0.1/3 |
0.2/0.2/6P(3P) |
30/30/100 |
2×500 |
