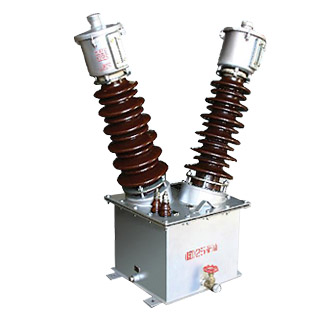

JDJ2-35(W1 W2 W3)电压互感器
JDJ2-35(W1，W2，W3)电压互感器为单相户外油浸式产品，适用于额定频率50Hz或60Hz、额定电压35kV的电力系统中，作电能计量、电压监控和继电保护用。
一、产品概述
JDJ2-35(W1，W2，W3)电压互感器为单相户外油浸式产品，适用于额定频率50Hz或60Hz、额定电压35kV的电力系统中，作电能计量、电压监控和继电保护用。
二、产品结构
JDJ2-35(W1，W2，W3)电压互感器的铁心由条形硅钢片叠成，为三柱芯式，器身用铁夹固定在箱盖上，在箱盖上装有一次及二次套管等，油箱用钢板焊成，油箱壁下部装有接地螺栓及放油塞，箱底有四个安装孔。
JDJ2-35(W1，W2，W3)电压互感器变比参数：
|
型号 |
额定电压比 (kV) |
准确级组合 |
额定输出 |
极限输出 |
额定绝缘水平(kV) |
|
(VA) |
(VA) |
||||
|
JDJ2-35 |
35/0.1 |
0.2 |
75 |
1000 |
40.5/95/200 |
|
JDJJ2-35 |
35/√3/0.1/√3/0.1/3 |
0.2/6P(3P) |
75/100 |
||
|
35/√3/0.1/√3/0.1/√3/0.1/3 |
0.2/0.2/6P(3P) |
30/30/100 |
2×500 |
