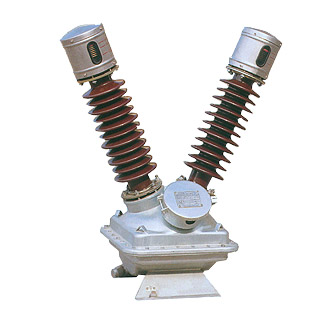

JD6-35户外油浸式电压互感器
本产品是供35KV，50或60Hz电力系统做电压、电能测量用的户外单相油浸式电压互感器
一、产品用途
本产品是供35KV，50或60Hz电力系统做电压、电能测量用的户外单相油浸式电压互感器。
二、遵循的主要标准
国家 电工委员会标准：IEC60044-2《电磁式电压互感器》
国家标准：GB1207《电压互感器》
GB311.1《高压输变电设备的绝缘配合》
三、使用环境条件
环境温度：-40~+40℃
海拔高度：不超过1000m
环境污秽等级：Ⅱ、Ⅲ、Ⅳ级污秽地区
四、系统情况
系统额定电压：35KV
系统**电压：40.5KV
系统额定频率：50Hz或60Hz
系统中性点接地方式：非有效接地
JD6-35户外油浸式电压互感器技术参数：
|
额定一次电压 |
35KV, 33KV |
||||
|
设备**电压 |
40.5KV |
||||
|
额定频率 |
50或60Hz |
||||
|
额定电压比 |
35/0.1KV,33/0.11KV,35/0.1/0.1KV,33/0.11/0.11KV |
||||
|
准确级及额定输出（一个测量绕组） |
二次端子标志 |
a-b |
|||
|
准确级 |
0.2 |
0.5 |
1 |
||
|
额定输出VA |
80 |
150 |
250 |
||
|
准确级及额定输出（二个测量绕组） |
二次端子标志 |
1a-1b |
2a-2b |
||
|
准确级 |
0.2 |
0.5 |
|||
|
额定输出VA |
40 |
40 |
|||
|
热极限输出 |
1000VA |
||||
|
额定电压因素 |
1.2倍连续 |
||||
|
局部放电水平在1.2Um/√3KV下 |
|
||||
|
介质损耗因素 在10KV下 |
Φ≤0.02 |
||||
|
外地绝缘爬距 |
W1/875mm |
||||
|
W2/1020mm |
|||||
|
W3/1200mm |
|||||
|
额定工频耐受电压 |
80/95KV |
||||
|
额定雷电冲击耐受电压 |
185/200KV |
||||
|
二次绕组同及对地工频耐受电压 |
3KV |
||||
|
机械强度（三个方向） |
1250N |
||||
