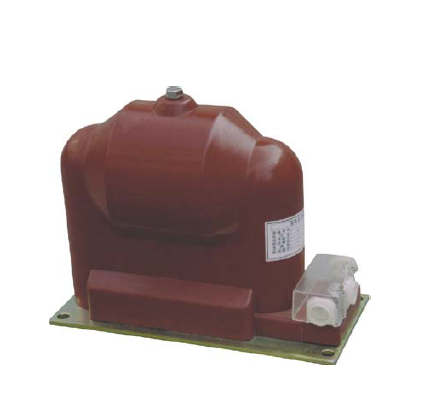

JDZX9-3G JDZX9-6G JDZX9-10G系列电压互感器
JDZX9-3G JDZX9-6G JDZX9-10G系列电压互感器型电压互感器为全封闭产品。一、二次绕组和铁芯均浇注在环氧树脂内，绝缘性能优良，耐潮湿。
一、结构简介
JDZX9-3G JDZX9-6G JDZX9-10G系列电压互感器型电压互感器为全封闭产品。一、二次绕组和铁芯均浇注在环氧树脂内，绝缘性能优良，耐潮湿。除JDZX9-3G JDZX9-6G JDZX9-10G为半绝缘结构外，其余均为全绝缘结构。
二、技术参数
1. 局部放电水平符合GB1207-1997《电压互感器》标准
2. 产品表面爬电距离满足Ⅱ级污秽等级
3. 负载的功率因数 ：COSφ=0.8 (滞后)
4. 其他技术参数见表
三、注意事项
1. 使用时二次绕组不能短路及超负荷运行。
2. JDZX9-3G、JDZX9-6G、JDZX9-10G为半绝缘结构，只能进行感应耐压试验，开关柜进行工频耐压试验时，应将互感器与开关柜断开。
JDZX9-3G JDZX9-6G JDZX9-10G系列电压互感器产品参数：
|
型号 |
额定电压比 |
准确级及准确级组合额定二次输出 |
极限输出 |
额定绝缘水平 |
表面爬电距离 |
一次熔断器 |
重量 |
备注 |
接线圈 |
|
JDZX9-3G |
3000/√3；100/√3；100//√3 |
0.2/6P(3P)-30/100 0.5/6P(3P)-60/100 1/6P(3P)-180/100 3/6P(3P)- 500/100 |
600 |
3.6/23/40 |
|
0.5 |
|
- |
图5 |
|
JDZX9-6G |
6000/√3；100/√3；100/√3 |
7.2/32/60 |
|||||||
|
JDZX9-10G |
10000/√3；100/√3；100/√3 |
12/42/75 |
0.2 |
||||||
|
10000/√3；100/√3；100/√3；100/√3 |
0.2/0.2/6P(3P)-15/15/100 0.2/0.5/6P(3P)-15/20/100 0.5/0.5/6P(3P)-40/40/100 |
300/300 |
