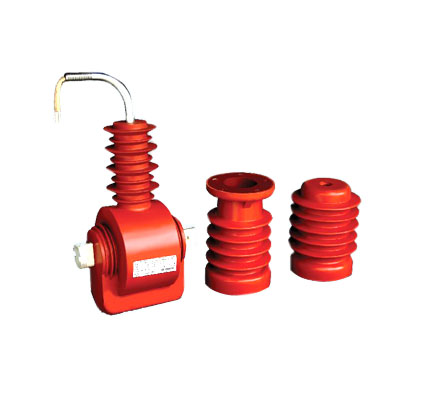

LZW32-10G1 LZW32-10G2 LZW32-10G2C电流互感器
LZW32-10G1 LZW32-10G2 LZW32-10G2C电流互感器为户外环氧树脂真空浇注、全封闭结构，供额定频率50～60Hz，额定电压10KV及以下户外真空断器中作继电保护用。
一、产品介绍
LZW32-10G1 LZW32-10G2 LZW32-10G2C电流互感器为户外环氧树脂真空浇注、全封闭结构，供额定频率50～60Hz，额定电压10KV及以下户外真空断器中作继电保护用。
二、注意事项
互感器使用于额定电压不超过0.66kV的交流电路，长期工作电流不超过1.2倍额定值； 产品为减极性，一次接线标志P1、P2，相应二次接线标志S1、S2； 测量仪表接于S1、S2端子上，所接仪表的总阻抗（包括接线）不应超过互感器的额定负荷； 互感器在运行中严禁二次开路。低压电流互感器可以把高交流电流转化为容易控制的低电流。
LZW32-10G1 LZW32-10G2 LZW32-10G2C技术参数：
|
额定第一次电流A |
一秒电流（KA有效值）(th/1s) |
动稳定电流（KA峰值） |
准确级组合 |
额定二次输出（VA） |
表面爬电距离（mm） |
重量（kg） |
||
|
1S/2S |
0.2 |
0.5 |
3 |
|||||
|
30 |
2.7 |
6.75 |
0.2/3
0.5/3 |
10 |
10 |
50 |
530 |
11 |
|
40 |
4 |
10 |
||||||
|
50 |
6.75 |
16.8 |
||||||
|
75 |
9.0 |
22.5 |
||||||
|
100 |
11.2 |
28 |
||||||
|
150 |
18 |
45 |
||||||
|
200 |
22.5 |
56.2 |
||||||
|
300 |
31.5 |
78.8 |
||||||
|
400~630 |
56.5 |
140 |
||||||
LZW32-10G1 LZW32-10G2 LZW32-10G2C 技术参数：单绕组复变比
|
额定第一次电流A |
一秒电流（KA有效值）(th/1s) |
动稳定电流（KA峰值） |
准确级组合 |
额定二次输出（VA） |
表面爬电距离（mm） |
重量（kg） |
|
1S-S3 |
||||||
|
50-100 |
9 |
22.5 |
3 |
50 |
530 |
11 |
|
75-150 |
13.5 |
33.7 |
||||
|
100-200 |
18 |
45 |
||||
|
150-300 |
27 |
67.5 |
||||
|
200-400 |
36 |
90 |
||||
|
400-630 |
56.5 |
140 |
