LZZBJ9-12系列电流互感器

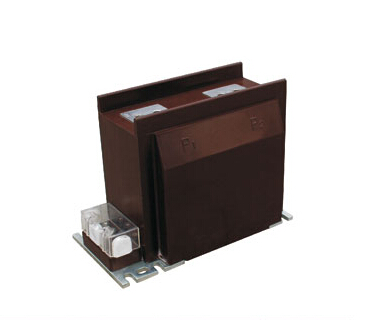

LZZB9-12 150B 2S系列电流互感器为环氧树脂浇注全封闭支柱式产品，适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中，作电能计量、电流测量和继电保护用。
一、产品简介
LZZB9-12/150B/2S系列电流互感器为环氧树脂浇注全封闭支柱式产品，适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中，作电能计量、电流测量和继电保护用。本产品符用IEC60044-1及GB1208《电流互感器》标准。
二、结构简介
LZZB9-12系列电流互感器为环氧树脂浇注绝缘全封闭结构，耐污染及潮湿。安装时将一次出线螺钉压紧，保证接触可靠。
三、技术参数
1、额定绝缘水平：12/42/75kV
2、LZZB9-12/150B/4S电流互感器额定二次电流：5A，1A
3、额定一次电流、准确级组合、额定输出及动、热稳定电流见表
4、局部放电水平符合GB1208《电流互感器》标准。
5、污秽等级：Ⅱ级。
6、若用户有要求 ，测量级可为0.2S、0.5S级。
LZZBJ9-12系列电流互感器常规技术参数：
|
产品型号 |
额定电流比(A) |
级次组合 |
额定输出(VA) |
保护级 |
一秒热稳定电流(KA) |
动稳定电流(KA) |
|||
|
0.2s |
0.2s |
0.5s |
额定输出(VA) |
准确级及准 |
|||||
|
AS12/150b/2S LZZBJ9-12/150B/2S LZZJB9-12/150B/4S |
5/5 |
0.2s/10P |
10 |
10 |
10 |
15 |
10P15 |
0.8 |
1.9 |
|
10/5 |
1.5 |
3.8 |
|||||||
|
15/5 |
2.3 |
5.8 |
|||||||
|
20/5 |
3 |
7.5 |
|||||||
|
30/5 |
4.5 |
11.2 |
|||||||
|
40/5 |
6 |
15 |
|||||||
|
50/5 |
7.5 |
18.8 |
|||||||
|
75/5 |
11.5 |
29 |
|||||||
|
100/5 |
15 |
37.5 |
|||||||
|
150～200/5 |
22.5 |
56.5 |
|||||||
|
300～600/5 |
45 |
112.5 |
|||||||
|
80～1250/5 |
63 |
157.5 |
|||||||
LZZBJ9-12/175B/2S和LZZBJ9-12/175B/4S电流互感器常规技术参数:
|
型号 |
额定一次电流(A) |
准确级组合 |
额定输出(VA) |
短时热电流(Ith)(kA) |
额定动稳定电流(Idyn)( kA) |
||||
|
0.2 |
0.5 |
5P10 10P10 |
5P15 |
10P20 |
|||||
|
LZZBJ9-12/175B/2S |
20/5～100/5 |
0.2/10P15 |
10 |
15 |
20 |
30 |
20 |
150I1n |
375I1n |
|
150/5 |
31.5 |
80 |
|||||||
|
200/5 |
|||||||||
|
300/5 |
45 |
112.5 |
|||||||
|
400/5 |
|||||||||
|
600/5 |
63 |
130 |
|||||||
|
800/5 |
40 |
||||||||
|
1000/5 |
15 |
30 |
80 |
160 |
|||||
|
1200/5 |
|||||||||
|
1250/5 |
|||||||||
|
1500/5 |
100 |
160 |
|||||||
|
2000/5 |
|||||||||
|
2500/5 |
20 |
40 |
40 |
||||||
|
3000/5 |
|||||||||
