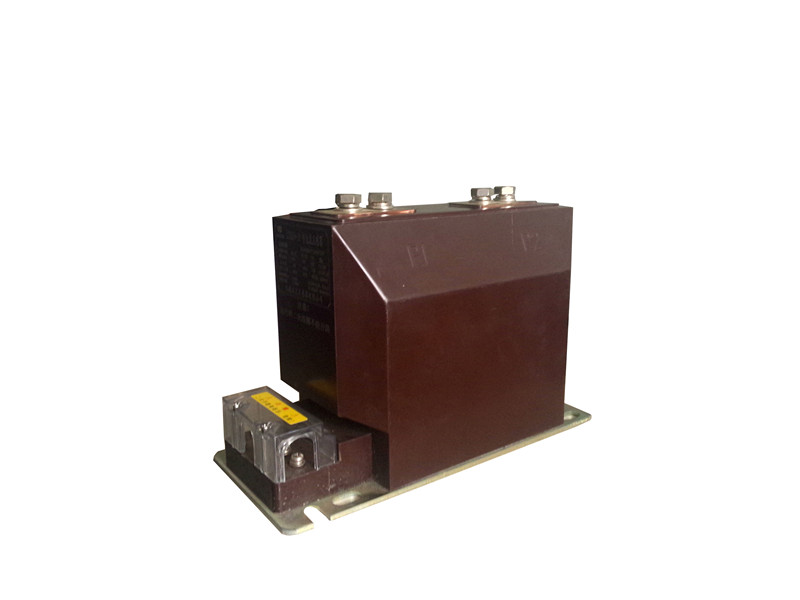

LZZBJ9-10A2G电流互感器(户内 带保护级 支柱式)
LZZBJ9-10A2G电流互感器系列电流互感器为环氧树脂浇注全封闭支柱式产品，适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中，作电能计量、电流测量和继电保护用。
一、产品概述
LZZBJ9-10A2G电流互感器系列电流互感器为环氧树脂浇注全封闭支柱式产品，适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中，作电能计量、电流测量和继电保护用。本产品符用IEC60044-1及GB1208《电流互感器》标准。
二、结构简介
本系列电流互感器为环氧树脂浇注绝缘全封闭结构，耐污染及潮湿。安装时将一次出线螺钉压紧，保证接触可靠。
三、技术参数
1、LZZBJ9-10C1电流互感器额定绝缘水平：12/42/75kV
2、额定二次电流：5A，1A
3、额定一次电流、准确级组合、额定输出及动、热稳定电流见表1-9
4、局部放电水平符合GB1208《电流互感器》标准。
5、污秽等级：Ⅱ级。
6、若用户有要求 ，测量级可为0.2S、0.5S级
LZZBJ9-10A2G电流互感器的外形尺寸
|
LZZBJ9-10C1电流互感器 电流变比 |
准确级组合 |
准确级及额定输出 |
保护级 |
一秒热稳定电流(KA) |
动稳定电流(KA) |
||
|
0.2s |
0.5s |
额定输出(VA) |
准确级及限值系数 |
||||
|
5/5 |
0.2S/0.5 0.5/10P20 |
10 |
10 |
15 |
10P10 |
0.8 |
1.9 |
|
10/5 |
1.5 |
3.8 |
|||||
|
15/5 |
2.3 |
5.8 |
|||||
|
20/5 |
3 |
7.5 |
|||||
|
30/5 |
4.5 |
11.2 |
|||||
|
40/5 |
6 |
15 |
|||||
|
50/5 |
7.5 |
18.8 |
|||||
|
75/5 |
11.5 |
29 |
|||||
|
100/5 |
15 |
37.5 |
|||||
|
150～200/5 |
22.5 |
56.5 |
|||||
|
300～600/5 |
45 |
112.5 |
|||||
|
800～2500/5 |
63 |
157.5 |
|||||
|
3000/5 |
80 |
160 |
|||||
LZZBJ9-10A2G电流互感器(户内、带保护级、支柱式)技术参数
|
额定一次电流 |
准确级组合 |
额定二次输出 |
一秒热稳定电流(KA) |
动稳定电流(KA) |
||
|
0.2s（0.2） |
0.5s（0.5） |
10P10 |
||||
|
5 |
0.2/10P10 |
10 |
10 |
15
10 |
1.5 |
3.75 |
|
10 |
2.8 |
7 |
||||
|
15 |
3 |
7.5 |
||||
|
20 |
4 |
10 |
||||
|
25 |
5.4 |
13.5 |
||||
|
30 |
6.3 |
15.8 |
||||
|
40 |
8.1 |
20 |
||||
|
50 |
12.5 |
31.5 |
||||
|
75 |
25 |
63 |
||||
|
100 |
37.5 |
95 |
||||
|
150 |
50 |
100 |
||||
|
200 |
63 |
100 |
||||
|
300 |
|
|
||||
|
400 |
|
|
||||
|
500 |
80 |
110 |
||||
|
600 |
|
|
||||
|
800 |
|
|
||||
|
1000 |
15 |
20 |
30 |
100 |
130 |
|
|
1200 |
||||||
|
1500 |
||||||
|
2000 |
||||||
|
2500 |
||||||
|
3000 |
||||||
