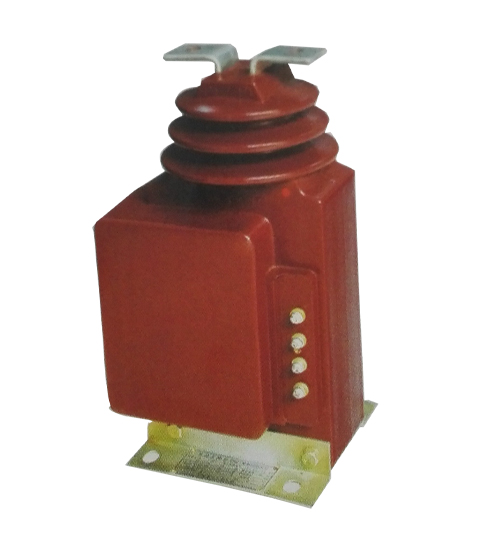

LQJ-10Q LQJS-10Q系列电流互感器
本系列电流互感器为环氧树脂浇注全封闭式产品。适用于额定频率50Hz或60Hz、额定电压10kv的电力系统中，作电能计量、电流测量和为电保护用。本产品符合IEC185及GBl208-2006《电流互感器》标准。
一、产品概述
本系列电流互感器为环氧树脂浇注全封闭式产品。适用于额定频率50Hz或60Hz、额定电压10kv的电力系统中，作电能计量、电流测量和为电保护用。本产品符合IEC185及GBl208-2006《电流互感器》标准。
二、结构简介
本型电流互感器为环氧树脂浇注绝缘全封闭结构，具有优良的绝缘性能和防潮能力，体积小，重量轻，适宜于任何位置、任意方向安装。
三、技术参数
1.额定绝缘水平：12/42/75kV;
2．额定二次电流5A，lA;
3．额定一次电流、准确级组合、额定输出额定动、热稳定电流见表;
4．符合GBl208—2006《电流互感器》标准。
LQJ-10Q LQJS-10Q系列电流互感器产品参数：
LQJ-10Q型技术参表
|
额定一次电流 |
一秒热电流1th/1s |
热稳定电流(KA峰值) |
准确级组合 |
额定二次输出(VA) |
表面爬电距离 |
重量 |
||
|
1S/2S |
0.2 |
0.5(S) |
10P10 |
|||||
|
5 |
0.45 |
1.1 |
0.2/0.2 0.2/0.5(S) 0.5(S)/0.5(S) 0.2/10P10 0.5(S)/10P10 |
10 |
10 |
15 |
260 |
15 |
|
10 |
0.9 |
2.2 |
||||||
|
15 |
1.35 |
3.3 |
||||||
|
20 |
1.8 |
4.5 |
||||||
|
25,30 |
2.7 |
6.75 |
||||||
|
40 |
3.6 |
9 |
||||||
|
50 |
5 |
12.5 |
||||||
|
75 |
7.5 |
18.8 |
||||||
|
100 |
10 |
25 |
||||||
|
150 |
15 |
37.5 |
||||||
|
200 |
20 |
50 |
||||||
|
250 |
22.6 |
56.2 |
||||||
|
300 |
30 |
75 |
||||||
|
400 |
36 |
80 |
||||||
LQJS-10Q型技术参表
|
额定一次电流 |
一秒热电流 |
动稳定电流 |
准确级组合 |
额定二次输出(VA) |
表面爬电距离 |
重量 |
|
|
1S1-1S4/2S |
0.5(S)0.2 |
10P10 |
|||||
|
7.5-10-15 |
1.5 |
3.75 |
0.5/0.2/0.2/10P10 0.5/0.5S/0.5S/10P10 0.5/0.5/0.5/10P10
|
10 |
15 |
260 |
21 |
|
10-15-20 |
1.8 |
4.5 |
|||||
|
15-20-30 |
2.7 |
6.75 |
|||||
|
20-30-40 30-40-50 |
3.6 5 |
9 12.5 |
|||||
|
40-50-75 |
7.5 |
|
|
|
|||
|
50-75-100 |
10 |
25 |
|
|
|||
|
75-100-150 |
15 |
37.5 |
|
|
|||
|
100-150-200 |
20 |
50 |
|
|
|||
|
150-200-300 |
30 |
75 |
|
|
|||
|
200-300-400 |
40 |
100 |
|
|
|||
