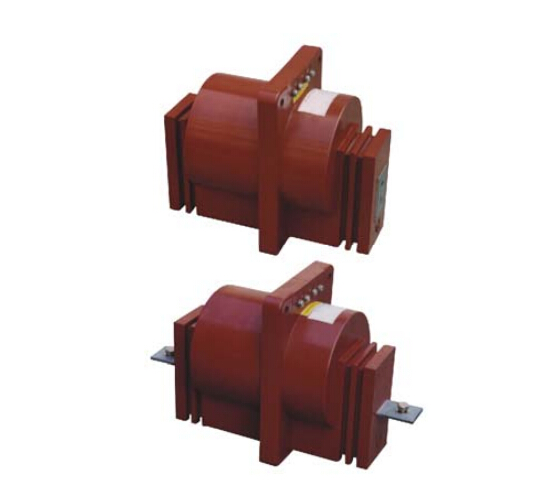

LFZB8-10A B型电流互感器

LFZB8-10A、B型电流互感器是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过

一、电流互感器原理
LFZB8-10A B型电流互感器是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
 LFZB8-10A、B型电流互感器
二、LFZB8-10A,LFZB8-10B电流互感器概述
LFZB8-10A,B型电流互感器为环氧树脂浇注全封闭穿墙式结构，适用于额定频率为50Hz或60Hz，额定电压为10kV及以下的电力系统中作电能计量、电流测量和继电保护用。本产品符合IEC60044-1及GB1208《电流互感器》标准。

三、LFZB8-10A,B型电流互感器简介
本型电流互感器为全封闭穿墙式结构，该产品体积小，安装方便，是取代LA-10、LAJ-10、LFZ-10的新一代产品。

LFZB8-10A,LFZB8-10B型电流互感器额参数

额定一次电流(A)

准确级组合

额定二次输出(VA)

额定短时热电流(KA)

额定动稳定电流(KA)

0.2S 0.2 0.5S

0.5

10P10

20

0.2S/10P10

0.2/10P10

0.5S/10P10

0.5/10P10

0.2/0.5/10P10

0.2/10P10/10P10

0.5/10P10/10P10

10

15

15

2

5

30

3

7.5

40

4

10

50

6

15

75

8

20

100

12

30

150

15

37.5

200

20

50

300

32

80

400

36

500、600

20

63

150

750、800

80

200

1000、1200

100

250

技术参数表

产品型号

额定电流比(A)

级次组合

准确级及额定输出(VA)

一秒热稳定
电流(KA)

动稳定
电流(KA)

LFZB8-10A

LFZB8-10B

15/5

0.2S/10P15

0.2/10P15

0.5/10P15

0.2S/5P15

0.2/5P15

0.5/5P15

10

10

15

20

20

2

5

20/5

3

7.5

30~40/5

5

12.5

50~60/5

10

25

75/5

16

40

100/5

20

50

150~200/5

32

80

300~400/5

40

100

500~600/5

63

150

800/5

80

200

1000/5

100

250

LFZB8-10A

LFZB8-10B

15-20~30/5

0.2S/10P15

0.2/10P15

0.5/10P15

0.2S/5P15

0.2/5P15

0.5/5P15

10

10

15

30

30

2

5

20-40~50/5

3

7.5

30-40~50/5

5

12.5

40-50~75/5

8

20

50-75~100/5

10

25

75-100~150/5

16

40

100-150~200/5

20

50

150-200~300/5

31.5

78

200-300~400/5

31.5

78

300-400~500/5

40

100

400-500~600/5

40

100

600-800~1000/5

80

200
