LDBJ9-40.5电流互感器

LDBJ9-40 5电流互感器为触头盒式电流互感器，适用于额定频率50Hz或60Hz、额定电压35kV及以下的电力系统中，作电能计量、电流测量和继电保护用，是专门为KYN61-40 5高压开关柜而设计的。

一、产品概述

LDBJ9-40.5电流互感器为触头盒式电流互感器，适用于额定频率50Hz或60Hz、额定电压35kV及以下的电力系统中，作电能计量、电流测量和继电保护用，是专门为KYN61-40.5高压开关柜而设计的。本产品符合IEC60044-1及GB1208《电流互感器》标准。

二、结构简介
本型电流互感器为全封闭环氧树脂浇注结构，其一次绕组的P1端被设置在触头盒内。

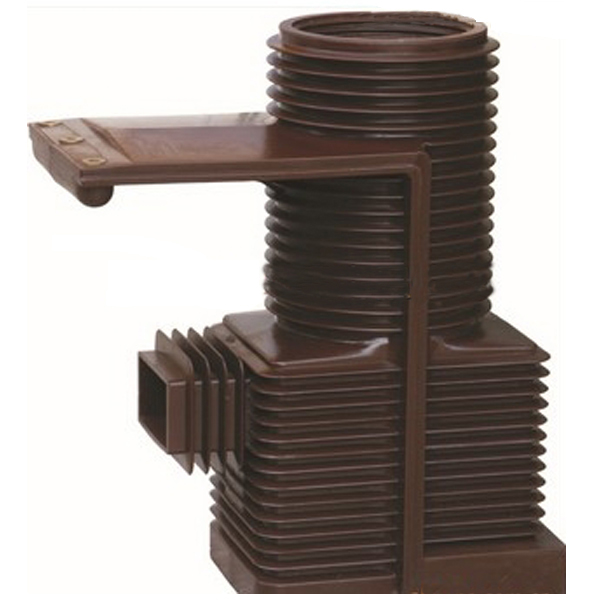

LDBJ9-40.5电流互感器

三、技术参数
1、额定绝缘水平：40.5/95/185kV
2、额定二次电流：5A、1A
3、额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表1
4、污移等级：Ⅱ级
5、产品局部放电水平符合GB1208《电流互感器》要求。

LDBJ9-40.5电流互感器产品参数：

额定一次电流(A)

准确级次组合

额定输出(VA)

额定短时热电流(Ith)(kA)

额定动稳定电流(Idyn) (kA)

200～300

0.2/10P10
0.5/10P10
0.2/10P20
0.5/10P20
0.2/0.5/10P10
0.2/0.5/10P20
0.2/10P10/10P10

20/50
30/50
20/20
30/20
20/30/30
20/30/15
30/30/30

150I1n

375I1n

400

45

112.5

500

63

130

600

800

0.2/10P10
0.5/10P10
0.2/10P20
0.5/10P20
0.2/0.5/10P10
0.2/0.5/10P20
0.2/10P10/10P10

30/50
50/50
40/30
50/30
30/40/40
30/40/20
40/40/40

80

1000～1200

1500

2000～3000

100

160
