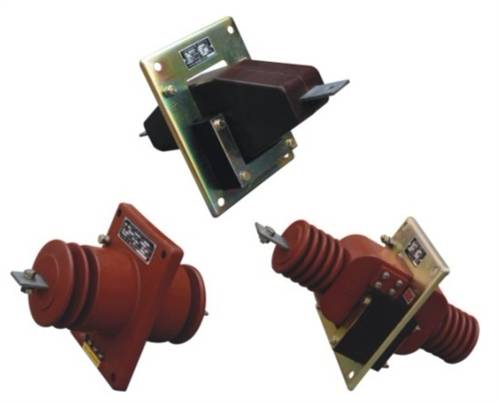

LFZ-10 5-800/5电流互感器
LFZ-10 LFZJ1-10电流互感器是用环氧树脂浇注的户内半封闭式电流互感器，LFZ-10供户内频率为50Hz，10KV及以下电力系统作电流、电能测量及继电保护用。
产品概述
LFZ-10 LFZJ1-10电流互感器是用环氧树脂浇注的户内半封闭式电流互感器，LFZ-10供户内频率为50Hz，10KV及以下电力系统作电流、电能测量及继电保护用。
LFZ-10 LFZJ-10型电流互感器在300A以下半封闭浇注绝缘结构，半封闭浇注绝缘的产品铁心，采用叠片铁心为二芯式铁心结构，在铁心柱上套有一次线圈与二线圈，一次及二次线圈间用树脂绝缘。线圈与铁心间骨架，浇注成整体，铁心外露，全封闭浇注绝缘的产品铁心采用圆环形二次线圈均绕于圆周一次为铝棒单匝贯穿。线圈与铁心浇注为整体，为全封闭绝缘结构，产品通过安装板接地螺栓接地。
LFZ-10 5-800/5电流互感器产品参数：
|
产品型号 |
额定电流 |
级次组合 |
准确级及额定输出 VA |
一秒热稳定 |
动稳定 |
|||
|
0.2 |
0.2S |
0.2 |
0.5 |
10P15 |
||||
|
LFZ-10
|
5/5 |
0.5s/10P10
|
|
10 |
10 |
15 |
0.5 |
0.8 |
|
10/5 |
0.9 |
1.6 |
||||||
|
15/5 |
1.4 |
2.4 |
||||||
|
20/5 |
1.8 |
3.2 |
||||||
|
30/5 |
2.7 |
4.8 |
||||||
|
40/5 |
3.6 |
6.4 |
||||||
|
50/5 |
4.5 |
8 |
||||||
|
75/5 |
6.8 |
12 |
||||||
|
100/5 |
9 |
16 |
||||||
|
150/5 |
13.5 |
24 |
||||||
|
200/5 |
18 |
32 |
||||||
|
300/5 |
24 |
42 |
||||||
|
LFZJ-10
|
20/5 |
0.2/10P15 0.5/10P15 |
10 |
15 |
20 |
30 |
1.8 |
3.2 |
|
30/5 |
2.7 |
4.8 |
||||||
|
40/5 |
3.6 |
6.4 |
||||||
|
50/5 |
4.5 |
8 |
||||||
|
75/5 |
6.8 |
12 |
||||||
|
100/5 |
9 |
16 |
||||||
|
150/5 |
13.5 |
24 |
||||||
|
200/5 |
18 |
32 |
||||||
|
300/5 |
24 |
42 |
||||||
