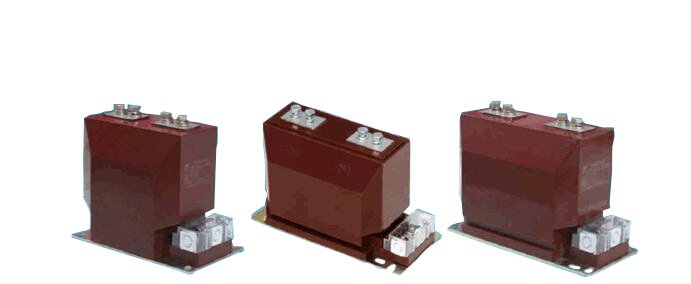

LZZBJ9-AG A1G A2G电流互感器
LZZBJ9-AG A1G A2G型电流互感器是户内环氧树脂浇注支柱式全工况型产品，在额定频率为50Hz额定电压为10KV及以下的电力系统中作继电保护或测量用，其中LZZBJ9-10AG A1G A2G装于置式开关柜或其他形式开关柜中。
一、产品概述
LZZBJ9-AG A1G A2G型电流互感器是户内环氧树脂浇注支柱式全工况型产品，在额定频率为50Hz额定电压为10KV及以下的电力系统中作继电保护或测量用，其中LZZBJ9-10AG A1G A2G装于置式开关柜或其他形式开关柜中。
二、结构特点
本型电流互感器为支柱式结构，采用环氧树脂全封闭浇注，耐污染及耐潮湿，也适用于热带地区，互感器不需要特别的维护，只需要定期清除表面污物。由于电流互感器采用环氧树脂全封闭浇注，尺寸小、重量轻。适宜于任何位置、任意方向安装。
三、技术参数
额定绝缘水平：12/42/75KV；
负荷的功率因素：COSΦ=0.8(滞后)；
额定二次电流：5A或1A;
污秽等级：Ⅱ级；
产品标准：GB1208-2006;
LZZBJ9-AG A1G A2G电流互感器产品参数：
|
型号 |
LZZBJ9-10AG、A1G |
LZZBJ9-A2G |
||||||||||||
|
规格 |
准确级组合 |
额定二次输出（VA） |
1秒热电流KA |
动稳定电流KA |
准确级组合 |
额定二次输出（VA） |
1秒热电流KA |
动稳定电流KA |
||||||
|
0.2 0.2S |
0.5 0.5S |
10P10 |
10P15 |
0.20.2S |
0.50.5S |
10P10 |
10P15 |
|||||||
|
5/5 |
0.2S/10P 0.2/10P 0.2S/0.5 0.2/0.5 0.5S/10P 0.5/10 |
10 |
10 |
15 |
10 |
2 |
5 |
0.2S/10P 0.2/10P 0.2S/0.5 0.2/0.5 0.5S/10P 0.5/10 |
10 |
20 |
20 |
20 |
0.5 |
1.25 |
|
10/5 |
4 |
10 |
1 |
2.5 |
||||||||||
|
15/5 |
6 |
15 |
1.5 |
3.75 |
||||||||||
|
20/5 |
8 |
20 |
2 |
5 |
||||||||||
|
30/5 |
12 |
30 |
3 |
7.5 |
||||||||||
|
40/5 |
16 |
40 |
4 |
10 |
||||||||||
|
50/5 |
20 |
50 |
5 |
12.5 |
||||||||||
|
75/5 |
32 |
90 |
7.5 |
18.75 |
||||||||||
|
100/5 |
45 |
112.5 |
21 |
52.5 |
||||||||||
|
150/5 |
31.5 |
80 |
||||||||||||
|
200/5 |
||||||||||||||
|
300/5 |
15 |
45 |
112.5 |
|||||||||||
|
400/5 |
||||||||||||||
|
500/5 |
15 |
63 |
130 |
|||||||||||
|
600/5 |
63 |
130 |
||||||||||||
|
800/5 |
20 |
|||||||||||||
|
1000/5 |
30 |
80 |
160 |
|||||||||||
|
1200/5 |
80 |
160 |
100 |
160 |
||||||||||
|
1500/5 |
|
30 |
40 |
30 |
||||||||||
|
2000/5 |
60 |
30 |
||||||||||||
|
2500/5 |
||||||||||||||
|
3000/5 |
||||||||||||||
|
3150/5 |
||||||||||||||
LZZBJ9-AG A1G A2G电流互感器器复变比型：
|
型号 |
LZZBJ9-10A1G |
LZZBJ9-10A2G |
||||||
|
规格 |
准确级组合 |
相应额定输出（VA） |
1秒热电流（KA） |
动稳定电流（KA） |
准确级组合 |
相应额定输出（VA） |
1秒热电流（KA） |
动稳定电流（KA） |
|
10-15-20/5 |
0.2S/0.2S/10P10 0.2/0.2/10P10 0.5/0.2/10P10 0.5/10.5/10P10 0.5S/0.5S/10P10 |
10/15/15 10/15/15 10/15/15 10/15/15 10/15/15 |
2.7 |
4.5 |
0.2S/0.2S/10P10 0.2/0.2/10P10 0.5/0.2/10P10 0.5/10.5/10P10 0.5S/0.5S/10P10 |
10/15/20 10/15/20 10/15/20 10/15/20 10/15/20
|
0.5 |
1.25 |
|
15-20-30/5 |
4.2 |
6.6 |
1 |
2.5 |
||||
|
20-30-40/5 |
6 |
9 |
1.5 |
3.75 |
||||
|
30-40-50/5 |
9 |
11.5 |
2 |
5 |
||||
|
40-50-75/5 |
11.3 |
16.5 |
3 |
7.5 |
||||
|
50-75-100/5 |
16.8 |
22 |
4 |
10 |
||||
|
75-100-150/5 |
24 |
33 |
5 |
12.5 |
||||
|
100-150-200/5 |
33.6 |
45 |
7.5 |
18.75 |
||||
|
150-200-300/5 |
45 |
63 |
21 |
52.5 |
||||
|
200-300-400/5 |
45 |
80 |
31.5 |
80 |
||||
|
300-400-500/5 |
45 |
100 |
45 |
112.5 |
||||
|
400-500-600/5 |
0.5/0.2/10P10 0.5/0.5/10P10 0.2S/0.2S/10P10 0.5S/0.5S/10P10 0.5/0.2/10P10 |
15/20/25 15/20/25 15/20/25 15/20/25 15/20/25 |
80 |
130 |
|
|
63 |
130 |
|
500-600-800/5 |
63 |
130 |
||||||
|
800-1000-1200/5 |
80 |
160 |
||||||
|
1200-1500-2000/5 |
100 |
160 |
||||||
|
1500-2000-2500/5 |
100 |
160 |
||||||
|
2000-2500-3000/5 |
100 |
160 |
||||||
