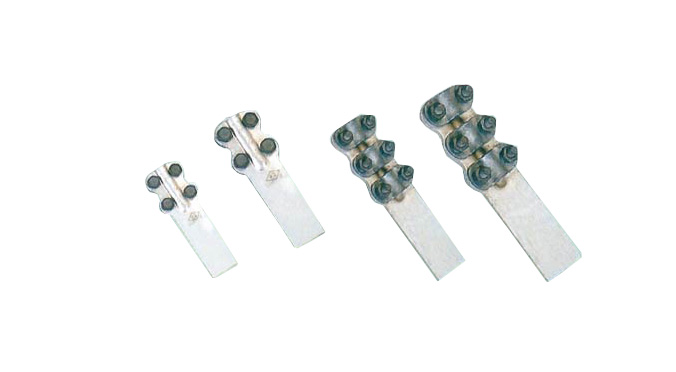

SL系列螺栓型铝设备线夹
SL螺栓型铝设备线夹适用于变电母线引下线与电气设备（如变压器、断路器、隔离开关、空墙套管等）的出线端子接续。按照材料的不同出现端子分为铜质和铝质两大类。
一、产品介绍
SL螺栓型铝设备线夹适用于变电母线引下线与电气设备（如变压器、断路器、隔离开关、空墙套管等）的出线端子接续。按照材料的不同出现端子分为铜质和铝质两大类。
二、产品特性
采用钎焊工艺，质地致密，强度高。避免了铸造工艺引起的内部疏松、砂眼、夹渣等缺陷引起的压接开裂、接触不良等事故分险。
SL系列螺栓型铝设备线夹参数及型号:
SL-A(B)铝设备线夹0°(30°)
|
型号 |
适用导线 |
主要尺寸(mm) |
|||||
|
D |
L1 |
A |
L2 |
B |
L |
||
|
/ |
SL-1 |
35~50 |
6 |
40 |
65 |
120 |
图1 |
|
SL-2 |
70~95 |
6 |
40 |
80 |
136 |
||
|
SL-1A(B) |
SL-3 |
35~50 |
6 |
40 |
65 |
145 |
|
|
SL-2A(B) |
SL-4 |
70~95 |
6 |
40 |
80 |
175 |
|
|
SL-2A(B)-63 |
/ |
8 |
63 |
80 |
185 |
||
|
SL-2A(B)-80 |
8 |
80 |
80 |
185 |
|||
|
SL-2A(B)-100 |
10 |
100 |
80 |
205 |
|||
|
SL-3A(B) |
SL-5 |
120~150 |
8 |
50 |
125 |
225 |
图2 |
|
SL-3A(B)-63 |
/ |
8 |
63 |
125 |
239 |
||
|
SL-3A(B)-80 |
SL-7 |
8 |
80 |
125 |
239 |
||
|
SL-3A(B)-100 |
/ |
10 |
100 |
125 |
260 |
||
|
SL-4A(B) |
SL-6 |
185~240 |
8 |
50 |
125 |
225 |
|
|
SL-4A(B)-63 |
/ |
8 |
63 |
125 |
239 |
||
|
SL-4A(B)-80 |
SL-8 |
8 |
80 |
125 |
239 |
||
|
SL-4A(B)-100 |
/ |
10 |
100 |
125 |
260 |
||
|
SL-5A(B) |
/ |
300~400 |
10 |
63 |
130 |
245 |
|
|
SL-5A(B)-80 |
10 |
100 |
130 |
245 |
|||
|
SL-5A(B)-100 |
10 |
100 |
130 |
260 |
|||
|
SL-6A(B)-100 |
/ |
500~630 |
10 |
100 |
160 |
320 |
|
|
SL-6A(B)-125 |
12 |
125 |
160 |
320 |
|||
|
型号 |
适用导线截面(mm2) |
螺栓数量 |
主要尺寸(mm) |
|||
|
A |
B |
L1 |
L2 |
|||
|
SL-1D |
35~50 |
4 |
6 |
40 |
65 |
65 |
|
SL-2D |
70~95 |
4 |
6 |
40 |
80 |
80 |
|
SL-3D |
120~150 |
6 |
8 |
50 |
85 |
125 |
|
SL-4D |
185~240 |
6 |
8 |
50 |
85 |
125 |
注：
1、附加字母A表示0°;B表示30°;D表示90°；
2、线夹本体为铝制件,SL-5、SL-6压盖为铝制件，其余规格压盖与紧固件为热镀锌钢制件。
