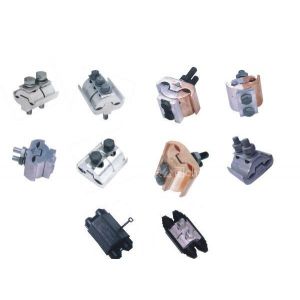

JBB型铁并沟线夹
JBB型铁并沟线夹适用于架空线路中导线的非承力接续和分支，与绝缘配套使用起防护绝缘作用。
一、产品用途
JBB型铁并沟线夹适用于架空线路中导线的非承力接续和分支，与绝缘配套使用起防护绝缘作用。
二、产品特点
a、选用抗氧化铁材料。
b、齿形结构，接触电阻小，接续可靠。
c、部件连体，安装时不会掉件。
d、圆弧大面积抱紧，导线不易蠕变。
JBB型铁并沟线夹参数及型号：
|
型号 |
适用绞线截面(mm) |
主要尺寸(mm) |
螺栓个数 |
重量(kg) |
||||
|
B |
M |
L |
R |
H |
||||
|
JBB-1 |
6.6~7.8 |
44 |
12 |
90 |
4.5 |
50 |
2 |
0.62 |
|
JBB-2 |
9.6~11.0 |
50 |
16 |
90 |
6.0 |
60 |
2 |
0.82 |
|
JBB-3 |
13.0~14.0 |
56 |
16 |
124 |
7.0 |
65 |
3 |
1.90 |
注:
1、线夹本体和盖板为可锻铸铁件，全部热镀锌；
2、表中型号字母及数字意义为：J-接续管；B-并沟；B-避雷线；数字表示适用钢 绞线组合号。
