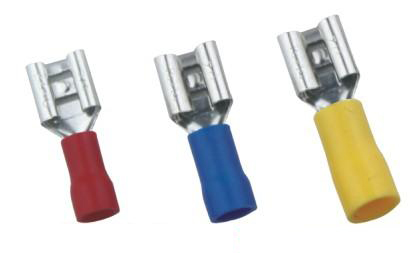

母预绝缘片形端头
采用99 90%的纯铜参照美国、日本、德国等先进工业国家的技术标准。按ISO9001管理体系组织生产制造，尾部缝处焊银，表面镀锡，内孔制有罗纹线，提高电气连接的可靠性。
产品概述
母预绝缘片形端头产品广泛应用于电气自动化，电机仪表、计算机、机床、石油化工、汽车制造、纺织机械等。本公司所生产的端子采用99.90%的纯铜参照美国、日本、德国等先进工业国家的技术标准。按ISO 9001管理体系组织生产制造，尾部缝处焊银，表面镀锡，内孔制有罗纹线，提高电气连接的可靠性。
按国际通用色别区分等特点，电连接的性能可靠、安全、美观，适应现代工业的技术和配套要求。
母预绝缘片形端头型号参数
导线截面：0.5～1.5mm2（美国线规 22～16) 电大电流：Imax=10A 材质：黄铜
|
型 号 |
Name Tab(mm) |
材料厚度 |
尺寸Dimension(mm) |
颜色 |
||||
|
B |
Dφ |
dφ |
L |
H |
||||
|
FDD 1.25-110(5) |
0.5×2.8 |
0.3 |
3.8 |
3.8 |
1.7 |
19.0 |
10.0 |
红 |
|
FDD 1.25-110(8) |
0.8×2.8 |
0.3 |
3.8 |
3.8 |
1.7 |
19.0 |
10.0 |
|
|
FDD 1.25-187(5) |
0.5×4.75 |
0.35 |
5.6 |
3.8 |
1.7 |
19.0 |
10.0 |
|
|
FDD 1.25-187(8) |
0.8×4.75 |
0.35 |
5.6 |
3.8 |
1.7 |
19.0 |
10.0 |
|
|
FDD 1.25-205 |
0.5×5.2 |
0.35 |
6.5 |
3.8 |
1.7 |
20.0 |
10.0 |
|
|
FDD 1.25-250 |
0.8×6.35 |
0.4 |
7.4 |
3.8 |
1.7 |
21.0 |
10.0 |
|
电大电流:4～6mm2（美国线规 12～10) 电大电流：Imax=24A 材质：黄铜
|
Item No |
Name Tab(mm) |
Thickness of material |
Dimension(mm) |
Color |
||||
|
B |
Dφ |
dφ |
L |
H |
||||
|
FDD 5.5-250 |
0.8×6.35 |
0.4 |
7.4 |
5.7 |
3.4 |
25.0 |
13.0 |
黄 |
|
FDD 5.5-375 |
1.2×9.4 |
0.5 |
10.9 |
5.7 |
3.4 |
29.6 |
13.0 |
|
|
Item No |
Name Tab(mm) |
Thickness of material |
Dimension(mm) |
Color |
||||
|
B |
Dφ |
dφ |
L |
H |
||||
|
FDD 2-110(5) |
0.5×2.8 |
0.3 |
3.8 |
4.3 |
2.3 |
19.0 |
10.0 |
蓝 |
|
FDD 2-110(8) |
0.8×2.8 |
0.3 |
3.8 |
4.3 |
2.3 |
19.0 |
10.0 |
|
|
FDD 2-187(5) |
0.5×4.75 |
0.35 |
5.6 |
4.3 |
2.3 |
19.0 |
10.0 |
|
|
FDD 2-187(8) |
0.8×4.75 |
0.35 |
5.6 |
4.3 |
2.3 |
19.0 |
10.0 |
|
|
FDD 2-205 |
0.5×5.2 |
0.35 |
6.5 |
4.3 |
2.3 |
20.0 |
10.0 |
|
|
FDD 2-250 |
0.8×6.35 |
0.4 |
7.4 |
4.3 |
2.3 |
21.0 |
10.0 |
|
|
FDD 2-312 |
0.8×8.0 |
0.4 |
9.0 |
4.3 |
2.3 |
23.0 |
10.0 |
|
