端头尾部镶铜套再套绝缘套,绝缘套为硬质,并具有可塑性,压接后成型美观,并起到了固定导线的作用,克服了在小线径上使用裸形端头
一、产品特征

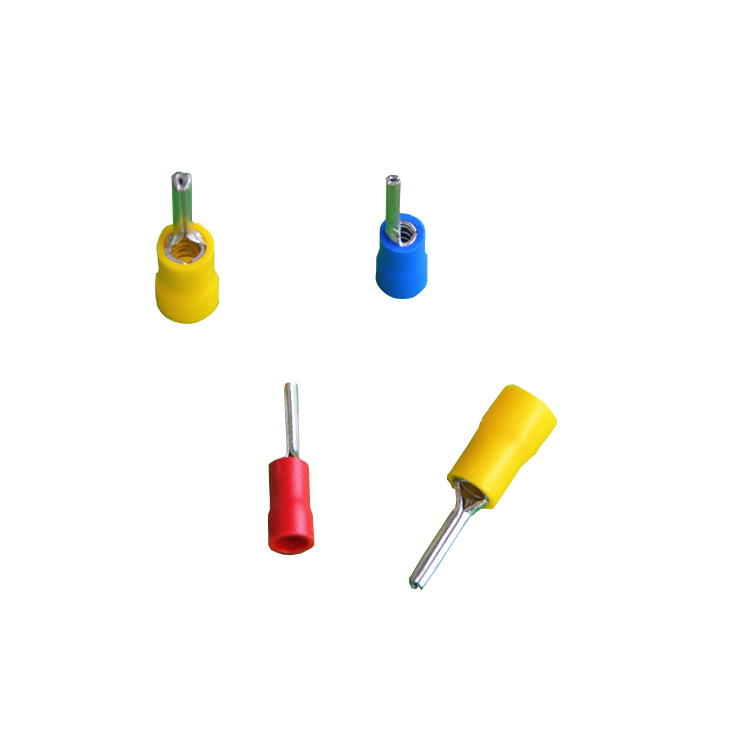

绝缘针形冷压线鼻(实芯)端头尾部镶铜套再套绝缘套,绝缘套为硬质,并具有可塑性,压接后成型美观,
并起到了固定导线的作用,克服了在小线径上使用裸形端头.
二、产品特点
绝缘针形冷压线鼻参照国外先进工业国家的技术标准和质量要求;产品通过国家电控配电设备质量监督检验中心测试,
端头系列齐全,品种繁多,品质优良,可与世界著名厂家相媲美,产品畅销国内外。在标准的规格前提下,采用99.9%的高纯度工业用铜制成,
表面镀银、尾部缝处焊银,内孔制有螺纹线、进口绝缘套,按国际通用色标别辩等特点。
绝缘针形冷压线鼻(实芯)型号参数:
导线截面:0.5~1.5mm²(美国线规22~16)**电流 Imax=19A
|
型号 |
尺寸(mm) |
|||
|
Fφ |
L |
H |
Dφ |
|
|
PTV1.25-10 |
1.9 |
20.0 |
10.0 |
4.3 |
|
PTV1.25-12 |
1.9 |
22.0 |
||
|
PTV1.25-13 |
1.9 |
23.0 |
||
|
PTV1.25-18 |
1.9 |
28.0 |
||
导线截面:1.5~2.5mm²(美国线规16~14)**电流 Imax=27A
|
型号 |
尺寸(mm) |
|||
|
Fφ |
L |
H |
Dφ |
|
|
PTV2-10 |
1.9 |
20.0 |
10.0 |
4.9 |
|
PTV2-12 |
1.9 |
22.0 |
||
|
PTV2-13 |
1.9 |
23.0 |
||
|
PTV2-18 |
1.9 |
28.0 |
||
导线截面:4~6mm²(美国线规12~10)**电流Imax=48A
|
型号 |
尺寸(mm) |
|||
|
Fφ |
L |
H |
Dφ |
|
|
PTV5.5-13 |
2.8 |
25.5 |
12.5 |
6.7 |
|
PTV5.5-18 |
2.8 |
30.5 |
||
