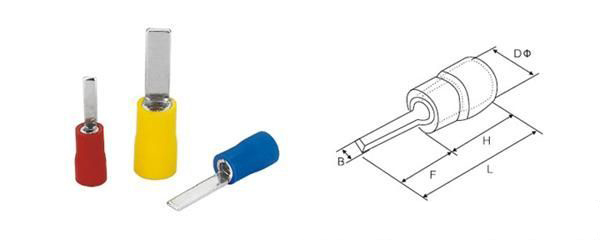

绝缘片形冷压线鼻
端头尾部镶铜套再套绝缘套，绝缘套为硬质，并具有可塑性，压接后成型美观，并起到了固定导线的作用，克服了在小线径上使用裸形端头。
一、产品特征
绝缘片形冷压线鼻端头尾部镶铜套再套绝缘套，绝缘套为硬质，并具有可塑性，压接后成型美观，并起到了固定导线的作用，克服了在小线径上使用裸形端头。
二、产品特点
绝缘片形冷压线鼻参照国外先进工业国家技术标准和质量要求；产品通过国家电控配电设备质量监督检验中心测试。端头系列齐全，品种分多，品质优良，可与世界著名厂家相媲美，在标准的规格前提下，采用99.9%高纯度工业用铜制成，表面镀银、尾部缝处焊银，内孔制有螺纹线、进口绝缘套，按国际通用色标别辩等特点。
绝缘片形冷压线鼻产品参数：
0.5～1.5mm2(22-16) Imax=19A Material:Copper thickness 0.75mm
|
ITEM.NO.型号 |
DIMENSION |
COLOR颜色 |
||||
|
B Ф(mm） |
L (mm) |
F (mm) |
H (mm) |
D Ф(mm) |
||
|
DBV 1.25 - 10 |
2.3 |
20.0 |
10.0 |
10.0 |
4.3 |
Red红 |
|
DBV 1.25 - 11 |
3.0 |
21.0 |
11.0 |
|||
|
DBV 1.25 - 14 |
3.0 |
24.0 |
14.0 |
|||
|
DBV 1.25 - 18 |
2.3 |
28.0 |
18.0 |
|||
1.5～2.5mm2(16-14) Imax=27A Material:Copper thickness 0.80mm
|
ITEM.NO.型号 |
DIMENSION |
COLOR颜色 |
||||
|
B Ф(mm） |
L (mm) |
F (mm) |
H (mm) |
D Ф(mm) |
||
|
DBV 2 - 10 |
2.4 |
19.0 |
9.0 |
10.0 |
4.9 |
Blue蓝 |
|
DBV 2 - 14 |
2.4 |
24.0 |
14.0 |
|||
|
DBV 2 - 18 |
2.4 |
28.0 |
18.0 |
|||
4～6mm2(12-10) Imax=48A Material:Copper thickness1.00mm
|
ITEM.NO.型号 |
DIMENSION |
COLOR颜色 |
||||
|
B Ф(mm） |
L (mm) |
F (mm) |
H (mm) |
D Ф(mm) |
||
|
DBV 5.5 - 10 |
2.8 |
22.5 |
10.0 |
13.0 |
5.6 |
Yellow黄 |
|
DBV 5.5 - 14 |
4.5 |
26.5 |
14.0 |
|||
|
DBV 5.5 - 18 |
4.5 |
30.5 |
18.0 |
|||
