瓷横担绝缘子

高压线路瓷横担绝缘子用于高压架空输配电线路中绝缘和支持导线，它可以替代悬式绝缘子和针式绝缘子。瓷横担绝缘子采用实心不可击穿的瓷件与金属附件胶装而成，具有自洁性好，维护简单，线路材料省，造价低，运行安全可靠等优点。

产品详情
产品参数

一、用途、结构简介
高压线路瓷横担绝缘子用于高压架空输配电线路中绝缘和支持导线，它可以替代悬式绝缘子和针式绝缘子。瓷横担绝缘子采用实心不可击穿的瓷件与金属附件胶装而成，具有自洁性好，维护简单，线路材料省，造价低，运行安全可靠等优点。

二、型号说明

S——胶装式（实心）瓷横担绝缘子；

SC——全瓷式（实心）瓷横担绝缘子；

“—”后数字为50%全波冲击闪络电压，kV；

数字后“Z”为直立式（水平式不表示）。

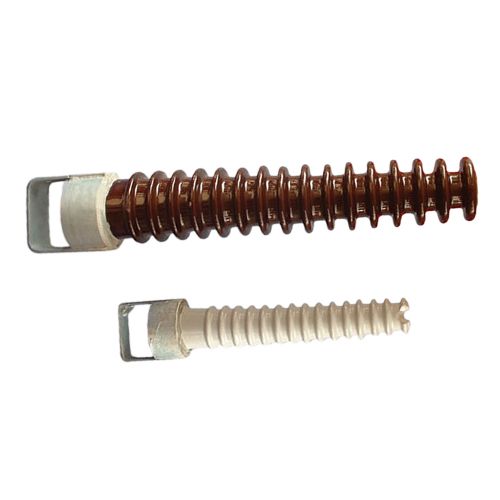

瓷横担绝缘子

瓷横担绝缘子型号参数：

型号	总长 L	安装孔与线槽中心距离 l	绝缘距离 l1	瓷件顶端直径 d	瓷件**棱径 D	线槽宽度		安装孔		安装面		抗弯破坏负荷 kN	工频湿闪络电压 kV	50%全波冲击闪络电压 kV	爬电距离 mm
型号	总长 L	安装孔与线槽中心距离 l	绝缘距离 l1	瓷件顶端直径 d	瓷件**棱径 D	l2±2	R±2	直径d1+3-1	高度 h	b	l3	抗弯破坏负荷 kN	工频湿闪络电压 kV	50%全波冲击闪络电压 kV	爬电距离 mm
SC-185	400	340	315	45	75	22	/	18	68	45	60	2.5	50	185	320
SC-185Z	400	340	315	45	75	/	11	18	68	45	60	2.5	50	185	320
SC-210	450	390	365	45	82	22	/	18	72	45	60	2.5	60	210	380
SC-210Z	450	390	365	45	82	/	11	18	72	45	60	2.5	60	210	380
SC-280	600	530	490	60	110	26	/	22	90	50	80	3.5	100	280	600
SC-280Z	600	530	490	60	110	/	13	22	90	50	80	3.5	100	280	600
