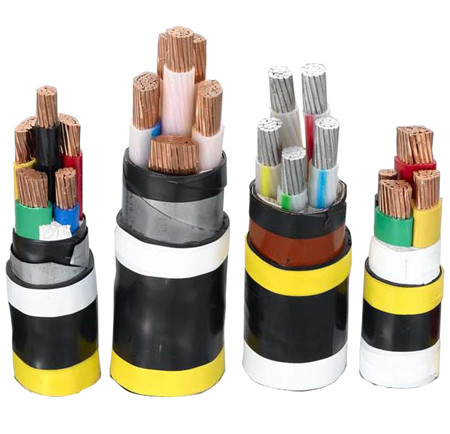

NH VV-2电缆
耐火电缆是指在火焰燃烧情况下能够保持一定时间安全运行的电缆。
一、产品介绍
耐火电缆是指在火焰燃烧情况下能够保持一定时间安全运行的电缆。我国国家标准GB12666.6（等IEC331）将耐火试验分A、B两种级别，A级火焰温度950~1000℃，持续供火时间90min，B级火焰温度750~800℃，持续供火时间90 min，整个试验期间，试样应承受产品规定的额定电压值。耐火电缆广泛应用于高层建筑、地下铁道、地下街、大型电站及重要的工矿企业等与防火安全和消防救生有关的地方，例如，消防设备及紧急向导灯等应急设施的供电线路和控制线路。
二、使用条件
1.交流额定电压：U。/U（V系列：600/1000V，K系列：450/750V，B系列：450/750V）。
2.电缆**长期工作温度
（1）阻烯聚氟乙烯绝缘及护套：70℃和105℃两种；交联聚乙烯绝缘：90℃；
（2）氟塑料绝缘和护套：220℃和260℃两种；氟塑料绝缘和105℃阻燃聚氟乙烯护套：90℃和125℃两种。
（3）低卤低烟阻燃PVC绝缘和护套：70℃；无卤低烟阻燃聚烯烃绝缘和护套：90℃和125℃两种。
三、**环境温度
（1）阻燃聚氯乙烯绝缘和护套：固定敷设-40℃；非固定敷设-15℃；
（2）氟塑料绝缘和护套：固定敷设-60℃；非固定敷设-20℃；
4.电缆安全敷设温度不应低于0℃。
四、耐火特性
符合IEC331规定 符合GB12666.6规定
火焰温度 750℃ 火焰温度 950℃-1000℃ 火焰温度 750℃-800℃
燃烧时间 3h 燃烧时间90min 燃烧时间90min
冷却时间 21h 附加电压 额定电压 附加电压 额定电压
附加电压 额定电压 附加电流 3A 附加电流 3A
附加电流 3A A类 B类
6.敷设推荐的允许弯曲半径：非铠装、编织屏蔽电缆应不小于电缆外径的6倍；
钢带铠装电缆应不小于电缆外径的12倍；
氟塑料绝缘和护套材料电缆应不小于电缆外径的8倍。
NH VV-2电缆技术参数：
|
序号 |
芯数截面mm² |
绝缘厚度mm |
护套厚度mm |
电缆近似外径mm |
|
18 |
2×1.5 |
0.8 |
1.8 |
10.4 |
|
19 |
2×2.5 |
0.8 |
1.8 |
11.2 |
|
20 |
2×4 |
1.0 |
1.8 |
12.9 |
|
21 |
2×6 |
1.0 |
1.8 |
13.9 |
|
22 |
2×10 |
1.0 |
1.8 |
16.5 |
|
23 |
2×16 |
1.0 |
1.8 |
18.6 |
|
24 |
2×25 |
1.2 |
1.8 |
17.6 |
|
25 |
2×35 |
1.2 |
1.8 |
19.2 |
|
26 |
2×50 |
1.4 |
1.8 |
22.0 |
|
27 |
2×70 |
1.4 |
1.9 |
24.6 |
|
28 |
2×095 |
1.6 |
2.0 |
28.2 |
|
29 |
2×120 |
1.6 |
2.1 |
29.8 |
|
30 |
2×150 |
1.8 |
2.2 |
33.6 |
|
31 |
2×185 |
2.0 |
2.3 |
37.2 |
