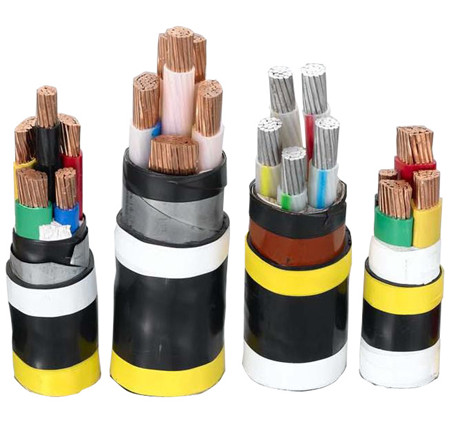

NH VV22 3×1.5 300聚氯乙烯绝缘聚氯乙烯护套钢带铠装B类耐火电力电缆

敷设在室内、隧道、电缆沟或埋地等能承受机械外力的场合，但不能承受大的拉力

产品简介
NH VV22 3×1.5 300聚氯乙烯绝缘聚氯乙烯护套钢带铠装B类耐火电力电缆
敷设在室内、隧道、电缆沟或埋地等能承受机械外力的场合，但不能承受大的拉力
工频额定电压U0/U:0.6/1kV。
电缆导体的**允许长期工作温度：
阻燃聚氯乙烯：70℃/105℃.
交联聚乙烯：90℃
电缆敷设时环境温度应不低于0℃
电缆的弯曲半径：
电力电缆：单芯电缆≥40D，多芯电缆≥30D 控制电缆：≥12D
B系列塑料电线：≥4D（电缆直径小于25mm时），≥6D（电缆直径大于25mm时）
耐火电缆外径比：截面25mm2以下比普通同类型号产品规格大15%，截面25mm2以上比普通同类产品的规格大25%。
耐火电缆
产品的电气性能、物理机械性能、载流量与普通产品相同
耐火试验标准采用IEC331或GB12666.6

NH VV22 3×1.5 300参数表：

序号

芯数截面mm²

绝缘厚度mm

钢带规格mm

护套厚度mm

电缆近似外径mm

27

3×1.5

0.8

2×0.2×15

1.8

14.0

28

3×2.5

0.8

2×0.2×20

1.8

14.9

29

3×4

1.0

2×0.2×20

1.8

16.8

30

3×6

1.0

2×0.2×20

1.8

17.9

31

3×10

1.0

2×0.2×25

1.8

20.6

32

3×16

1.0

2×0.2×25

1.8

22.9

33

3×25

1.2

2×0.2×25

1.8

23.0

34

3×35

1.2

2×0.2×25

1.8

24.9

35

3×50

1.4

2×0.5×30

1.9

29.9

36

3×70

1.4

2×0.5×30

2.1

33.0

37

3×95

1.6

2×0.5×30

2.2

37.4

38

3×120

1.6

2×0.5×35

2.4

40.6

39

3×150

1.8

2×0.5×35

2.5

45.2

40

3×185

2.0

2×0.5×35

2.7

49.8

41

3×240

2.2

2×0.5×45

2.9

55.3

42

3×300

2.4

2×0.5×45

3.0

60.6
