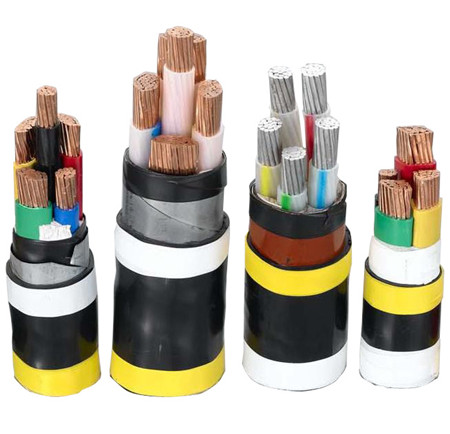

NH VV22 4×2.5+1×1.5 4×240+1×120B类耐火电力电缆

敷设在室内、隧道、电缆沟或埋地等能承受机械外力的场合，但不能承受大的拉力

产品简介
NH VV22 4×2.5+1×1.5 4×240+1×120B类耐火电力电缆
敷设在室内、隧道、电缆沟或埋地等能承受机械外力的场合，但不能承受大的拉力
工频额定电压U0/U:0.6/1kV。
电缆导体的**允许长期工作温度：
阻燃聚氯乙烯：70℃/105℃.
交联聚乙烯：90℃
电缆敷设时环境温度应不低于0℃
电缆的弯曲半径：
电力电缆：单芯电缆≥40D，多芯电缆≥30D 控制电缆：≥12D
B系列塑料电线：≥4D（电缆直径小于25mm时），≥6D（电缆直径大于25mm时）
耐火电缆外径比：截面25mm2以下比普通同类型号产品规格大15%，截面25mm2以上比普通同类产品的规格大25%。
耐火电缆
产品的电气性能、物理机械性能、载流量与普通产品相同
耐火试验标准采用IEC331或GB12666.6

NH VV22 4×2.5+1×1.5  4×240+1×120参数表：

序号

芯数截面mm²

绝缘厚度mm

钢带规格mm

护套厚度mm

电缆近似外径mm

103

4×2.5+1×1.5

0.8

2×0.2×20

1.8

16.5

104

4×4+1×2.5

1.0

2×0.2×20

1.8

18.6

105

4×6+1×4

1.0

2×0.2×25

1.8

20.2

106

4×10+1×6

1.0

2×0.2×25

1.8

23.6

107

4×16+1×10

1.0

2×0.2×25

1.8

26.3

108

4×25+1×16

1.2

2×0.2×25

1.9

28.5

109

4×35+1×16

1.2

2×0.5×30

2.0

32.1

110

4×50+1×25

1.4

2×0.5×30

2.2

37.2

112

4×70+1×35

1.4

2×0.5×30

2.3

41.2

113

4×95+1×50

1.6

2×0.5×35

2.5

47.1

114

4×120+1×70

1.6

2×0.5×35

2.6

51.7

115

4×150+1×70

1.8

2×0.5×35

2.8

55.3

116

4×185+1×95

2.0

2×0.5×45

3.0

61.8

117

4×240+1×120

2.2

2×0.5×45

3.2

68.6
