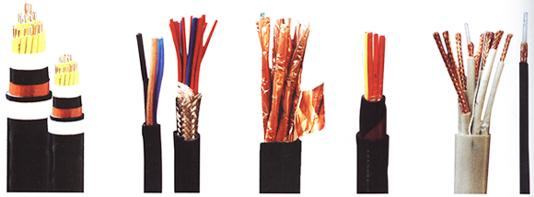

KVVP2-22 10×0.75-37×2.5控制电缆
控制屏蔽电缆用于交流额定电压450V 750V及以下控制监控回路及保护线路等场所。
一、产品介绍
控制屏蔽电缆用于交流额定电压450V/750V及以下控制监控回路及保护线路等场所。其中屏蔽型控制电缆，由于具有良好的评比性能得到电厂，电站的大量使用，电缆意义敷设在市内、电缆沟、管道、直埋、竖井等能承受较大机械拉力的固定场所。
二、使用特性
1、导体长期允许工作温度为70℃。
2、敷设时环境温度≥0℃。
3、最小弯曲半径：
无铠装层电缆，应不小于电缆外径的6倍。
有铠装或铜带屏蔽结构电缆，应不小于电缆外径的12倍。
有屏蔽结构的软电缆，应不小于电缆外径的6倍。
KVVP2-22 10×0.75-37×2.5控制电缆参数：
|
芯数及导体标称截面mm² |
导体结构NO./φmm |
绝缘厚度mm |
铜带厚度mm |
钢带厚度mm |
护套厚度mm |
电缆近似外径mm |
电缆近似重量kg/km |
||||
|
450/750V |
0.6/1KV |
450/750V |
0.6/1KV |
450/750V |
0.6/1KV |
450/750V |
0.6/1KV |
||||
|
10×0.75 |
1/0.97 |
0.6 |
0.8 |
1×0.5 |
2×0.2 |
1.5 |
1.8 |
15.3 |
17.5 |
368 |
448 |
|
10×1 |
1/1.13 |
0.6 |
0.8 |
1×0.5 |
2×0.2 |
1.5 |
1.8 |
16.0 |
18.2 |
410 |
492 |
|
10×1.5 |
1/1.38 |
0.7 |
0.8 |
1×0.5 |
2×0.2 |
1.5 |
1.8 |
17.8 |
19.2 |
513 |
569 |
|
10×2.5 |
1/1.78 |
0.8 |
0.8 |
1×0.5 |
2×0.2 |
1.7 |
1.8 |
20.6 |
20.8 |
702 |
711 |
|
10×4 |
1/2.25 |
0.8 |
1.0 |
1×0.5 |
2×0.2 |
1.7 |
1.8 |
22.5 |
24.3 |
896 |
981 |
|
10×6 |
1/2.76 |
0.8 |
1.0 |
1×0.5 |
2×0.2 |
1.7 |
1.9 |
24.5 |
26.3 |
1143 |
1233 |
|
10×10 |
7/1.35 |
1.0 |
1.0 |
1×0.5 |
2×0.2 |
1.7 |
2.0 |
31.3 |
31.9 |
1766 |
1809 |
|
19×0.75 |
1/0.97 |
0.6 |
0.8 |
1×0.5 |
2×0.2 |
1.5 |
1.8 |
17.5 |
20.1 |
508 |
617 |
|
19×1 |
1/1.13 |
0.6 |
0.8 |
1×0.5 |
2×0.2 |
1.5 |
1.8 |
18.3 |
20.9 |
578 |
691 |
|
19×1.5 |
1/1.38 |
0.7 |
0.8 |
1×0.5 |
2×0.2 |
1.7 |
1.8 |
21.0 |
22.2 |
764 |
821 |
|
19×2.5 |
1/1.78 |
0.8 |
0.8 |
1×0.5 |
2×0.2 |
1.7 |
1.8 |
24.0 |
24.2 |
1051 |
1062 |
|
37×0.75 |
1/0.97 |
0.6 |
0.8 |
1×0.5 |
2×0.2 |
1.7 |
1.8 |
22.2 |
25.2 |
815 |
965 |
|
37×1 |
1/1.13 |
0.6 |
0.8 |
1×0.5 |
2×0.2 |
1.7 |
1.9 |
23.4 |
26.4 |
943 |
1100 |
|
37×1.5 |
1/1.38 |
0.7 |
0.8 |
1×0.5 |
2×0.2 |
1.7 |
1.8 |
26.5 |
28.1 |
1245 |
1336 |
|
37×2.5 |
1/1.78 |
0.8 |
0.8 |
1×0.5 |
2×0.2 |
1.7 |
2.0 |
31.3 |
32.5 |
2121 |
2121 |
