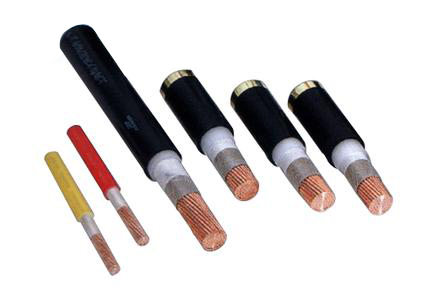

KVVP 2×0.75-4×4.0控制电缆
适用于额定电压U0 U 450 750V及以下控制、监视回路及保护线路的连接线，主要用于防电磁波干扰、需要有屏蔽的场所。
一、产品用途
KVVP 2×0.75-4×4.0控制电缆适用于额定电压U0/U 450/750V及以下控制、监视回路及保护线路的连接线，主要用于防电磁波干扰、需要有屏蔽的场所。
二、使用条件
电缆导体的长期允许工作温度为70℃，耐高温型屏蔽电缆**可达300度。电缆的敷设安装允许弯曲半径：
1、无铠装层的电缆，应不小于电缆外径的6倍。
2、有铠装或铜带屏蔽结构的电缆，应不小于电缆外径的12倍。
3、有屏蔽层结构的软电缆，应小于电缆外径6倍。
三、使用特性
1、交流额定电压（UO/U）：450/750V
2、导体长期允许工作温度为：聚氯乙烯绝缘电缆70℃ 90℃ 105℃（根据型号的温度等级而定）低烟低卤或低烟无卤绝缘电缆70℃90℃（根据型号的温度等级而定）交联聚乙烯绝缘电缆90℃
3、**环境温度：固定敷设-40℃，非固定敷设-15℃
4、安装敷设温度：不低于0℃（低于**允许敷设温度应预先加热）
5、敷设推荐的允许弯曲半径：无铠装结构的电缆应不小于电缆外径的6倍；有铠装或绕包屏蔽结构的电缆应不小于电缆外径的12倍
KVVP 2×0.75-4×4.0控制电缆产品参数：
|
芯数×标称截面 |
导体芯线（mm） |
平均外径上限（mm） |
70℃时最小绝缘电阻（Ω/km） |
|
|
根数/直径 |
KVV1 |
KVVP |
||
|
2×0.75 |
1/0.97 |
8.0 |
|
0.012 |
|
7/0.37 |
8.4 |
9.8 |
0.014 |
|
|
2×1.00 |
1/1.13 |
8.4 |
|
0.011 |
|
7/0.43 |
8.8 |
10.5 |
0.013 |
|
|
2×1.50 |
1/1.38 |
9.4 |
|
0.011 |
|
7/0.52 |
10.0 |
11.5 |
0.010 |
|
|
2×2.50 |
1/1.78 |
10.5 |
|
0.010 |
|
7/0.68 |
11.5 |
12.5 |
0.009 |
|
|
2×4.00 |
1/2.25 |
11.5 |
|
0.0085 |
|
7/0.85 |
12.5 |
14.5 |
0.0077 |
|
|
2×6.00 |
1/2.76 |
12.5 |
|
0.007 |
|
7/1.04 |
14.5 |
16.0 |
0.0065 |
|
|
2×10.0 |
7/1.35 |
17.5 |
19.0 |
0.0065 |
|
3×0.75 |
1/0.97 |
8.4 |
|
0.012 |
|
7/0.37 |
8.8 |
10.5 |
0.014 |
|
|
3×1.0 |
1/1.13 |
8.8 |
|
0.011 |
|
7/0.43 |
9.2 |
10.5 |
0.013 |
|
|
3×1.5 |
1/1.38 |
9.8 |
|
0.011 |
|
7/0.52 |
10.5 |
12.0 |
0.010 |
|
|
3×2.5 |
1/1.78 |
11.0 |
|
0.010 |
|
7/0.68 |
12.0 |
13.5 |
0.009 |
|
|
3×4.0 |
1/2.25 |
12.5 |
|
0.0085 |
|
7/0.85 |
13.5 |
15.5 |
0.0077 |
|
|
3×6.0 |
1/2.76 |
14.0 |
|
0.0070 |
|
7/1.04 |
15.0 |
17.0 |
0.0065 |
|
|
3×10.0 |
7/1.35 |
18.5 |
20.0 |
0.0065 |
|
4×0.75 |
1/0.97 |
9.0 |
|
0.012 |
|
7/0.37 |
9.6 |
11.0 |
0.014 |
|
|
4×1.00 |
1/1.13 |
9.4 |
|
0.011 |
|
7/0.43 |
10.0 |
11.5 |
0.013 |
|
|
4×1.50 |
1/1.38 |
10.5 |
|
0.011 |
|
7/0.52 |
11.5 |
12.5 |
0.010 |
|
|
4×2.50 |
1/1.78 |
12.0 |
|
0.010 |
|
7/0.68 |
13.0 |
15.0 |
0.009 |
|
|
4×4.0 |
1/2.25 |
14.0 |
|
0.0085 |
|
7/0.85 |
15.0 |
16.5 |
0.0077 |
|
