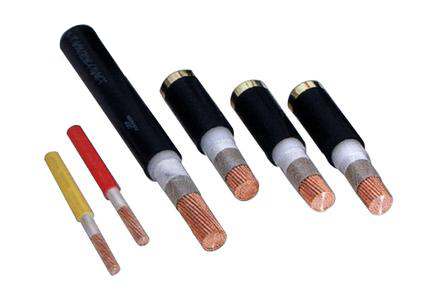

KVVP 16×2.5-24×0.75控制电缆
适用于额定电压U0 U 450 750V及以下控制、监视回路及保护线路的连接线，主要用于防电磁波干扰、需要有屏蔽的场所。
一、产品用途
KVVP 16×2.5-24×0.75控制电缆适用于额定电压U0/U 450/750V及以下控制、监视回路及保护线路的连接线，主要用于防电磁波干扰、需要有屏蔽的场所。
二、使用条件
电缆导体的长期允许工作温度为70℃，耐高温型屏蔽电缆**可达300度。电缆的敷设安装允许弯曲半径：
1、无铠装层的电缆，应不小于电缆外径的6倍。
2、有铠装或铜带屏蔽结构的电缆，应不小于电缆外径的12倍。
3、有屏蔽层结构的软电缆，应小于电缆外径6倍。
三、使用特性
1、交流额定电压（UO/U）：450/750V
2、导体长期允许工作温度为：聚氯乙烯绝缘电缆70℃ 90℃ 105℃（根据型号的温度等级而定）低烟低卤或低烟无卤绝缘电缆70℃90℃（根据型号的温度等级而定）交联聚乙烯绝缘电缆90℃
3、**环境温度：固定敷设-40℃，非固定敷设-15℃
4、安装敷设温度：不低于0℃（低于**允许敷设温度应预先加热）
5、敷设推荐的允许弯曲半径：无铠装结构的电缆应不小于电缆外径的6倍；有铠装或绕包屏蔽结构的电缆应不小于电缆外径的12倍
KVVP 16×2.5-24×0.75控制电缆产品参数：
|
芯数×标称截面 |
导体芯线（mm） |
平均外径上限（mm） |
70℃时最小绝缘电阻（Ω/km） |
|
|
根数/直径 |
KVV1 |
KVVP |
||
|
16×2.5 |
1/1.78 |
21.0 |
|
0.010 |
|
7/0.68 |
23.0 |
24.0 |
0.009 |
|
|
17×0.75 |
-- |
-- |
-- |
-- |
|
17×1.0 |
-- |
-- |
-- |
-- |
|
17×1.5 |
-- |
-- |
-- |
-- |
|
17×2.5 |
-- |
-- |
-- |
-- |
|
18×0.75 |
-- |
-- |
-- |
-- |
|
18×1.0 |
-- |
-- |
-- |
-- |
|
18×1.5 |
-- |
-- |
-- |
-- |
|
18×2.5 |
-- |
-- |
-- |
-- |
|
19×0.75 |
1/0.97 |
15.5 |
|
0.012 |
|
7/0.37 |
16.5 |
18.0 |
0.014 |
|
|
19×1.0 |
1/1.13 |
16.5 |
|
0.011 |
|
7/0.43 |
17.5 |
19.0 |
0.013 |
|
|
19×1.5 |
1/1.38 |
19.0 |
|
0.011 |
|
7/0.52 |
20.5 |
22.5 |
0.010 |
|
|
19×2.5 |
1/1.38 |
22.0 |
|
0.011 |
|
7/068 |
24.0 |
25.5 |
0.009 |
|
|
20×0.75 |
-- |
-- |
-- |
-- |
|
20×1.0 |
-- |
-- |
-- |
-- |
|
20×1.5 |
-- |
-- |
-- |
-- |
|
20×2.5 |
-- |
-- |
-- |
-- |
|
21×0.75 |
-- |
-- |
-- |
-- |
|
21×1.0 |
-- |
-- |
-- |
-- |
|
21×1.5 |
-- |
-- |
-- |
-- |
|
21×2.5 |
-- |
-- |
-- |
-- |
|
22×0.75 |
-- |
-- |
-- |
-- |
|
22×1.0 |
-- |
-- |
-- |
-- |
|
22×1.5 |
-- |
-- |
-- |
-- |
|
22×2.5 |
-- |
-- |
-- |
-- |
|
23×0.75 |
-- |
-- |
-- |
-- |
|
23×1.0 |
-- |
-- |
-- |
-- |
|
23×1.5 |
-- |
-- |
-- |
-- |
|
23×2.5 |
-- |
-- |
-- |
-- |
|
24×0.75 |
1/0.97 |
18.0 |
|
0.012 |
|
7/0.37 |
19.0 |
20.5 |
0.014 |
|
