一、产品用途

KVVP 30×2.5-37×2.5控制电缆适用于额定电压U0/U 450/750V及以下控制、监视回路及保护线路的连接线，主要用于防电磁波干扰、需要有屏蔽的场所。

二、使用条件
电缆导体的长期允许工作温度为70℃，耐高温型屏蔽电缆**可达300度。电缆的敷设安装允许弯曲半径：
1、无铠装层的电缆，应不小于电缆外径的6倍。
2、有铠装或铜带屏蔽结构的电缆，应不小于电缆外径的12倍。
3、有屏蔽层结构的软电缆，应小于电缆外径6倍。

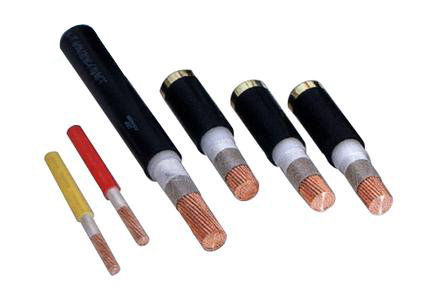

KVVP 30×2.5-37×2.5控制电缆
三、使用特性
1、交流额定电压（UO/U）：450/750V
2、导体长期允许工作温度为：聚氯乙烯绝缘电缆70℃ 90℃ 105℃（根据型号的温度等级而定）低烟低卤或低烟无卤绝缘电缆70℃90℃（根据型号的温度等级而定）交联聚乙烯绝缘电缆90℃
3、**环境温度：固定敷设-40℃，非固定敷设-15℃
4、安装敷设温度：不低于0℃（低于**允许敷设温度应预先加热）
5、敷设推荐的允许弯曲半径：无铠装结构的电缆应不小于电缆外径的6倍；有铠装或绕包屏蔽结构的电缆应不小于电缆外径的12倍

KVVP 30×2.5-37×2.5控制电缆产品参数：

芯数×标称截面 mm²	导体芯线（mm）	平均外径上限（mm）		70℃时最小绝缘电阻（Ω/km）
芯数×标称截面 mm²	根数/直径	KVV1	KVVP	70℃时最小绝缘电阻（Ω/km）
30×2.5	1/1.38	27.0		0.010
30×2.5	7/0.52	29.5	31.5	0.009
31×0.75	——	——	——	——
31×1.0	——	——	——	——
31×1.5	——	——	——	——
31×2.5	——	——	——	——
32×0.75	——	——	——	——
32×1.0	——	——	——	——
32×1.5	——	——	——	——
32×2.5	——	——	——	——
33×0.75	——	——	——	——
33×1.0	——	——	——	——
33×1.5	——	——	——	——
33×2.5	——	——	——	——
34×0.75	——	——	——	——
34×1.0	——	——	——	——
34×1.5	——	——	——	——
34×2.5	——	——	——	——
35×0.75	——	——	——	——
35×1.0	——	——	——	——
35×1.5	——	——	——	——
35×2.5	——	——	——	——
36×0.75	——	——	——	——
36×1.0	——	——	——	——
36×1.5	——	——	——	——
36×2.5	——	——	——	——
37×0.75	1/0.97	20.5		0.012
37×0.75	7/0.37	22.0	23.5	0.014
37×1.0	1/1.13	21.5		0.011
37×1.0	7/0.43	23.5	25.0	0.013
37×1.5	1/1.38	25.0		0.011
37×1.5	7/0.52	27.0	29.0	0.010
37×2.5	1/1.78	29.0		0.010
37×2.5	7/0.68	31.5	34.0	0.009
