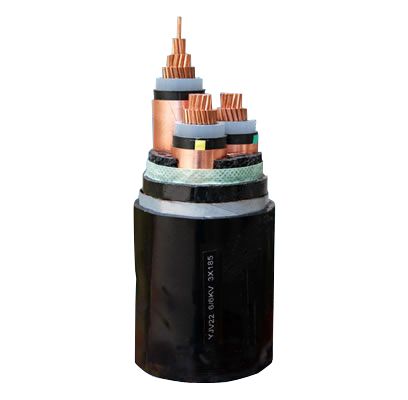

YJV22-10 3×25——3×300 高压电缆
本产品适用于交流50Hz，额定电压0 6 IKV的线路中，供输配电能之用。
一、产品用途
YJV22-10 3×25-3×300 高压电缆适用于交流50Hz，额定电压0.6/IKV的线路中，供输配电能之用。
二、使用特性
（1）电缆导体的**额定温度为70℃。
（2）短路时（最长持续时间不超过5s）电缆导体的**温度不超过160℃。
（3）敷设电缆时的环境温度不低于0℃，最小弯曲半径应不小于电缆外径的10倍
YJV22-10 3×25-3×300 高压电缆型号参数：
|
导体标称截面 |
绝缘厚度 |
护套厚度 |
电缆近似外径 |
电缆近似重量 |
20℃导体 |
电缆载流量 |
短路电流 |
|||
|
直流电阻 |
在空气中 |
直埋土壤中 |
导体 |
屏蔽层 |
||||||
|
铜带 |
铜丝 |
|||||||||
|
mm² |
mm |
mm |
mm |
kg/km |
Ω/km |
A |
A |
KA |
KA |
KA |
|
3×25 |
4.5 |
2.6 |
53 |
3796 |
0.727 |
120 |
125 |
3.69 |
2.958 |
-- |
|
3×35 |
4.5 |
2.6 |
56 |
4252 |
0.524 |
140 |
155 |
5.15 |
2.958 |
-- |
|
3×50 |
4.5 |
2.8 |
59 |
4829 |
0.387 |
165 |
180 |
7.31 |
2.958 |
-- |
|
3×70 |
4.5 |
2.9 |
63 |
5834 |
0.268 |
210 |
220 |
10.2 |
2.958 |
-- |
|
3×95 |
4.5 |
3 |
67 |
6885 |
0.193 |
355 |
265 |
13.8 |
2.958 |
-- |
|
3×120 |
4.5 |
3.1 |
70 |
7807 |
0.153 |
290 |
300 |
17.4 |
2.958 |
-- |
|
3×150 |
4.5 |
3.2 |
74 |
8995 |
0.124 |
330 |
340 |
21.7 |
2.958 |
-- |
|
3×185 |
4.5 |
3.3 |
78 |
10493 |
0.0991 |
375 |
380 |
26.7 |
2.958 |
-- |
|
3×240 |
4.5 |
3.6 |
84 |
13381 |
0.0754 |
435 |
435 |
34.6 |
3.301 |
-- |
|
3×300 |
4.5 |
3.7 |
89 |
15564 |
0.0601 |
495 |
485 |
43.1 |
3.301 |
-- |
