一、产品概述

YJLV-35 3×50-3×400 高压电缆产品使用于交流额定电压35KV及以下供输配电系统固定敷设线路用，电缆导体的**长期工作温度90℃，短路时（最长时间不超过5S），电缆导体**温度不超过250℃

二、使用特性
工频额定电压U0/U为3.6/6kV～26/35kV。
电缆导体的**允许工作温度：90℃。
短路时（最长时间不超过5s）电缆导体的**温度不超过250℃。
电缆敷设时环境温度应不低于0℃。
电缆弯曲直径：三芯电缆不小于电缆外径15倍；单芯电缆不小于电缆外径20倍。

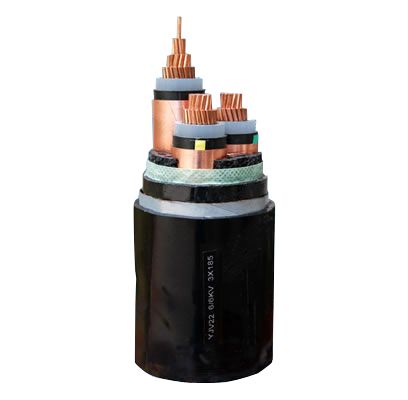

YJLV-35 3×50――3×400 高压电缆

三、电缆额定电压的选择
电缆的额定电压应适合于电缆系统的运行状况，用U0/U（Um） kV表示。
U0－电缆设计用的导体对地或金属屏蔽之间的额定工频电压；
U－电缆设计用的导体间的额定工频电压；
Um－设备可承受的“**系统电压”的**值。

YJLV-35 3×50-3×400 高压电缆型号参数：

标称截面 mm²	绝缘厚度mm	护套厚度mm	电缆近似外径mm	近似重量kg/km		20℃导体电阻≤Ω/km
标称截面 mm²	绝缘厚度mm	护套厚度mm	电缆近似外径mm	Gu	Al	Gu	Al
3×50	10.5	3.4	81	6728	5778	0.387	0.641
3×70	10.5	3.5	84	7581	6232	0.368	0.443
3×95	10.5	3.6	88	8630	6824	0.193	0.320
3×120	10.5	3.8	93	9688	7406	0.153	0.253
3×150	10.5	3.9	96	11017	8165	0.134	0.206
3×185	10.5	4.0	100	12390	8904	0.0991	0.164
3×240	10.5	4.1	105	14427	9863	0.0754	0.125
3×300	10.5	4.4	108	15940	10270	0.0601	0.100
3×400	10.5	4.5	116	19346	11786	0.0470	0.0778

YJLV-35 3×50——3×400 高压电缆
