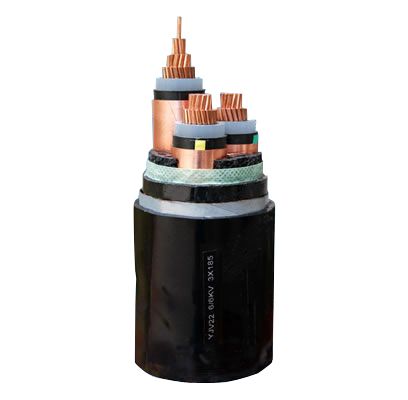

YJLV-35 1×50——1×500 高压电缆
该产品使用于交流额定电压35KV及以下供输配电系统固定敷设线路用，电缆导体的**长期工作温度90℃，短路时（最长时间不超过5S），电缆导体**温度不超过250℃
一、产品概述
YJLV-35 1×50-1×500 高压电缆使用于交流额定电压35KV及以下供输配电系统固定敷设线路用，电缆导体的**长期工作温度90℃，短路时（最长时间不超过5S），电缆导体**温度不超过250℃
二、使用特性
工频额定电压U0/U为3.6/6kV～26/35kV。
电缆导体的**允许工作温度：90℃。
短路时（最长时间不超过5s）电缆导体的**温度不超过250℃。
电缆敷设时环境温度应不低于0℃。
电缆弯曲直径：三芯电缆不小于电缆外径15倍；单芯电缆不小于电缆外径20倍。
三、电缆额定电压的选择
电缆的额定电压应适合于电缆系统的运行状况，用U0/U（Um） kV表示。
U0－电缆设计用的导体对地或金属屏蔽之间的额定工频电压；
U－电缆设计用的导体间的额定工频电压；
Um－设备可承受的“**系统电压”的**值。
YJLV-35 1×50-1×500 高压开关型号参数：
|
标称截面 |
绝缘厚度mm |
护套厚度mm |
电缆近似外径mm |
近似重量kg/km |
20℃导体电阻≤Ω/km |
||
|
Gu |
Al |
Gu |
Al |
||||
|
1×50 |
10.5 |
2.2 |
39 |
1758 |
1449 |
0.387 |
0.641 |
|
1×70 |
10.5 |
2.4 |
41 |
2038 |
1604 |
0.268 |
0.443 |
|
1×95 |
10.5 |
2.4 |
43 |
2355 |
1767 |
0.193 |
0.320 |
|
1×120 |
10.5 |
2.4 |
44 |
2666 |
1923 |
0.153 |
0.253 |
|
1×150 |
10.5 |
2.5 |
46 |
3031 |
2103 |
0.124 |
0.206 |
|
1×185 |
10.5 |
2.5 |
48 |
3427 |
2282 |
0.0991 |
0.164 |
|
1×240 |
10.5 |
2.6 |
50 |
4070 |
2584 |
0.0754 |
0.125 |
|
1×300 |
10.5 |
2.7 |
53 |
4748 |
2891 |
0.0601 |
0.100 |
|
1×400 |
10.5 |
2.8 |
56 |
5801 |
3325 |
0.0470 |
0.0778 |
|
1×500 |
10.5 |
2.9 |
59 |
6623 |
4067 |
0.0366 |
0.0605 |
