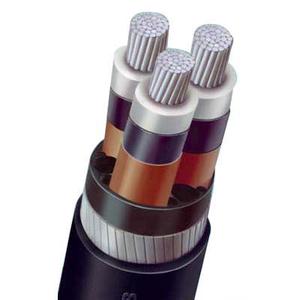

YJLV22-10 3×25——3×400 高压电缆
交联聚乙烯绝缘电力电缆不仅具有优异的电气性能、机械性能、耐热老化性能、耐环境应力和耐化学腐蚀的能力，而且具有结构简单，使用方便，不受敷设落差限制，长期工作温度高（90o），传输容量大等优点。 交联聚乙烯绝缘电力电缆产品有阻燃、非阻燃、煤矿用全系列交联聚乙烯
一、产品介绍
交联聚乙烯绝缘电力电缆不仅具有优异的电气性能、机械性能、耐热老化性能、耐环境应力和耐化学腐蚀的能力，而且具有结构简单，使用方便，不受敷设落差限制，长期工作温度高（90o），传输容量大等优点。
交联聚乙烯绝缘电力电缆产品有阻燃、非阻燃、煤矿用全系列交联聚乙烯绝缘电力电缆。
本产品按等效于国标GB12706、国际标准IEC60502、IEC60332、IEC60754和煤炭部MT818标准组织生产。
阻燃电缆包括A、B、C各类和低烟低卤、低烟无卤等全系列电缆。
二、适用范围
本产品适用于工频额定电压3.6/kV-26/35kV办理配电线路作配送电能之用。
三、使用特征
●工频额定电压Uo/U为3.6/6KV-26/35KV。
●电缆导体的允许长期**工作温度为90℃。
●短路时（最长持续时间不超过5s）电缆导体的**温度不超过250℃。
●电缆敷设时环境温度应不低于0℃。
●电缆弯曲半径：三芯电缆不小于电缆外径15倍；单芯电缆不小于电缆外径20倍。
电缆额定电压的选择
●电缆的额定电压应适合于电缆系统的运行状况，用Uo/U（Um）KV表示。
YJLV22-10 3×25-3×400 高压电缆型号参数：
|
导体标称截面 |
绝缘厚度 |
内护套厚度 |
钢带厚度 |
外护套厚度 |
电缆近似外径 |
电缆近似重量 |
试验电压 |
电缆载流量（在空气中） |
||
|
|
|
|
|
|
|
CU |
AL |
|
CU |
AL |
|
3*25 |
4.5 |
1.6 |
2*0.5 |
2.9 |
53 |
3500 |
3035 |
30.5 |
145 |
110 |
|
3*35 |
4.5 |
1.6 |
2*0.5 |
2.9 |
55 |
3980 |
3329 |
30.5 |
175 |
130 |
|
3*50 |
4.5 |
1.8 |
2*0.5 |
3.1 |
58 |
4679 |
3748 |
30.5 |
205 |
160 |
|
3*70 |
4.5 |
1.8 |
2*0.5 |
3.1 |
61 |
5410 |
4107 |
30.5 |
255 |
195 |
|
3*95 |
4.5 |
2.0 |
2*0.5 |
3.4 |
66 |
6567 |
4799 |
30.5 |
310 |
235 |
|
3*120 |
4.5 |
2.0 |
2*0.5 |
3.4 |
70 |
7541 |
5308 |
30.5 |
350 |
275 |
|
3*150 |
4.5 |
2.0 |
2*0.5 |
3.6 |
73 |
8674 |
5883 |
30.5 |
400 |
310 |
|
3*185 |
4.5 |
2.2 |
2*0.5 |
3.6 |
77 |
9991 |
6549 |
30.5 |
455 |
355 |
|
3*240 |
4.5 |
2.2 |
2*0.8 |
4 |
84 |
11887 |
8421 |
30.5 |
530 |
415 |
|
3*300 |
4.5 |
2.2 |
2*0.8 |
4 |
89 |
14974 |
9392 |
30.5 |
605 |
475 |
|
3*400 |
4.5 |
2.2 |
2*0.8 |
4.1 |
96 |
18230 |
10670 |
30.5 |
705 |
|
