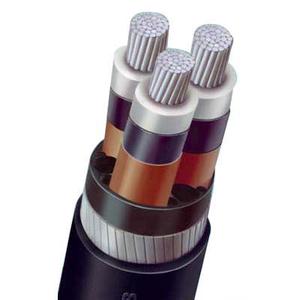

YJLV-10 3×25——3×30 高压电缆
高压交联电缆产品具有传输容量大，工作温度，不受落差的限制，安装敷设方便等特点，广泛应用于工矿企业和城市电网中。高压交联电缆主要用于电力、建筑、工矿、冶金、交通等部门的动力、照明输配电系统
一、产品概述
高压交联电缆产品具有传输容量大，工作温度，不受落差的限制，安装敷设方便等特点，广泛应用于工矿企业和城市电网中。高压交联电缆主要用于电力、建筑、工矿、冶金、交通等部门的动力、照明输配电系统，由于聚氯乙烯的电绝缘的性能的**塑料，加上经过高分子交联后成为热固性材料，因此其电性能好，机械性能和耐热性好。
二、使用特性
□、工频额定电压U0/U为10KV~26/35KV。
□、电缆导体的**允许工作温度：90℃。
□、短路时（最长时间不超过5s）电缆导体的**温度不超过2500℃。
□、电缆敷设时环境温度应不低于0℃。
□、电缆弯曲半径：三芯电缆不小于电缆外径15倍；单芯电缆不小于电缆外径20倍。
三、电缆额定电压的选择
电缆的额定电压应适用于电缆系统的运行状况，用U0/U(Um)。KV表示。
U0——电缆设计用的导体对地或金属屏蔽之间的额定工频电压。
U——电缆设计用的导体间的额定工频电压。
Um——设备可承受的“**系统电压”的**值。
YJLV-10 3×25-3×30 高压电缆型号参数:
|
导体标称截面 |
绝缘厚度 |
护套厚度 |
电缆近似外径 |
电缆近似重量 |
20℃导体 |
电缆载流量 |
短路电流 |
|||
|
直流电阻 |
在空气中 |
直埋土壤中 |
导体 |
屏蔽层 |
||||||
|
铜带 |
铜丝 |
|||||||||
|
mm² |
mm |
mm |
mm |
kg/km |
Ω/km |
A |
A |
KA |
KA |
KA |
|
3×25 |
3.4 |
2.4 |
48 |
31.90 |
0.727 |
120 |
125 |
3.69 |
2.958 |
-- |
|
3×35 |
3.4 |
2.5 |
50 |
3731 |
0.524 |
140 |
155 |
5.15 |
2.958 |
-- |
|
3×50 |
3.4 |
2.6 |
53 |
4396 |
0.387 |
165 |
180 |
7.31 |
2.958 |
-- |
|
3×70 |
3.4 |
2.7 |
57 |
5198 |
0.268 |
210 |
220 |
10.2 |
2.958 |
-- |
|
3×95 |
3.4 |
2.9 |
62 |
6350 |
0.193 |
355 |
265 |
13.8 |
2.958 |
-- |
|
3×120 |
3.4 |
3 |
65 |
7257 |
0.153 |
290 |
300 |
17.4 |
2.958 |
-- |
|
3×150 |
3.4 |
3.1 |
69 |
8383 |
0.124 |
330 |
340 |
21.7 |
2.958 |
-- |
|
3×185 |
3.4 |
3.2 |
75 |
9741 |
0.0991 |
375 |
380 |
26.7 |
2.958 |
-- |
|
3×240 |
3.4 |
3.3 |
78 |
11854 |
0.0754 |
435 |
435 |
34.6 |
3.301 |
-- |
|
3×300 |
3.4 |
3.4 |
84 |
14861 |
0.0601 |
495 |
485 |
43.1 |
3.301 |
-- |
