一、产品介绍

WDZ-YJY(F)WDZ-1×低烟无卤阻燃电力电缆具有温度等级高，电气、机械、化学性能稳定等诸多优点，其低烟无卤、耐火阻燃材料的使用和结构打打提高了电线电缆的安全性和环保性。因而被广泛的应用于高层建筑、医院、大型图书馆、体育馆、车站、民用机场、旅客候车室、重点文物保护所、地铁、地下商场或人口密集的公共场所。

二、使用条件
1、额定电压（U0/U），按不同产品系列分别从300/300V到26/35KV。
2、电缆的**长期允许工作温度分为：70℃、90℃、105℃。
3、短路时（5S）导体**允许温度不超过：70℃为106℃；90℃为250℃。
4、电缆的敷设温度不低于0℃。
5、电缆弯曲半径，执行相应非阻燃电缆标准的规定。
6、阻燃特性按阻燃类别可分为A、C二类（B类不推荐）。
a.ZRC型阻燃电缆用于要求通过IEC332-3C类的一般阻燃场所。
b.ZRA型阻燃电缆用于要求通过IEC332-3A类较为苛刻的阻燃场所。
c.单根电缆应达到通过IEC332-1（2）不延燃的要求。即自熄性，多根或成束电缆在通过IEC332-3后仅在一定范围内燃烧，并能自熄

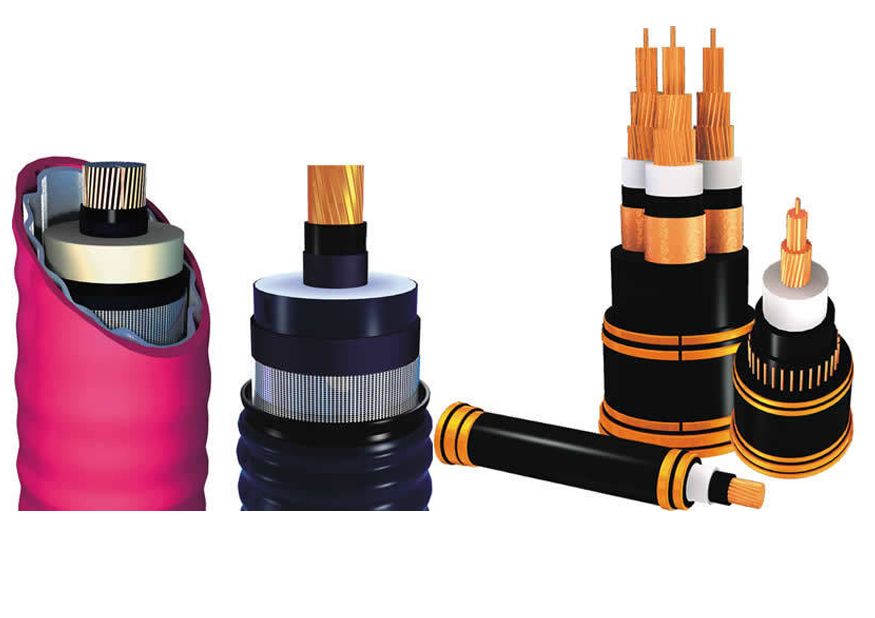

WDZ-YJY(F)WDZ-1×（低烟无卤阻燃电力电缆）

三、产品特点
交联聚乙烯绝缘电力电缆具有高机械强度、乃环境应力好、优良的电气性能和耐化学腐蚀等特点，重量轻，结构简单，使用方便。本产品适用于交流额定电压Uo/U为0.6/1kv及以下的输配电线路上。
阻燃电力电缆的主要特点是电缆不易着火或着火时延燃仅在仅局限在一定范围内，适用于电缆敷设密集程度较高的发电站、地铁、隧道、、大型工矿企业、油田、煤矿等场所。
耐火电力电缆的主要特点是电缆除了能在正常的工作条件下传输电力外，电缆在着火燃烧时仍能保持一定时间的正常运行适用于核电站、地铁、隧道、高层建筑等与防火安全和消防救生有关的地方。
低烟无卤阻燃电缆的主要特点是电缆不仅具备阻燃性能，而且具有低发烟性和无害性（毒性和腐蚀性较小），适用与电缆阻燃、严密度、毒性指数等有特别要求的场所，如地铁、隧道、核电站等。

WDZ-YJY(F)WDZ-1×（低烟无卤阻燃电力电缆）产品参数：

标称截面	电缆外径	电缆计算重量	20℃导体直流电阻**	试验电压	90℃绝缘电阻最小值	参考载流量工作温度（135℃）				推荐载流量A 工作温度（90℃）
mm²	mm	Kg/km	Ω/km	kv/5min	mΩ·km
1.5	6.08	55.04	12.1	3.5	0.1	30	37	31	12	22	27	22	31
2.5	6.48	68.33	7.41	3.5	0.09	43	52	44	29	31	37	32	43
4	6.95	86.86	4.61	3.5	0.077	57	68	58	78	41	49	42	56
6	7.46	110.54	3.08	3.5	0.065	72	86	74	99	52	62	53	71
10	8.75	161.49	1.83	3.5	0.065	100	120	100	135	73	87	75	100
16	9.8	225.7	1.15	3.5	0.05	130	155	135	180	97	110	100	130
25	11.54	335.36	0.727	3.5	0.05	180	210	185	240	130	150	130	175
35	12.68	435.97	0.524	3.5	0.04	220	255	225	295	160	185	165	210
50	14.02	569.3	0.387	3.5	0.035	270	310	275	355	190	220	200	255
70	16.24	792.66	0.268	3.5	0.035	345	390	355	450	245	280	255	325
95	18.38	1065.32	0.193	3.5	0.035	425	485	440	560	305	350	315	405
120	20.19	1324.24	0.153	3.5	0.032	500	565	515	650	360	405	370	470
150	22.37	1626.58	0.124	3.5	0.032	575	645	595	745	415	465	430	540
185	24.92	2032.75	0.0991	3.5	0.032	670	745	695	860	480	540	500	620
240	27.97	2626.4	0.0754	3.5	0.032	805	890	835	1030	580	640	600	745
300	30.84	3231.8	0.0601	3.5	0.03	1095	1200	1120	1360	790	870	800	990
