VV22电缆系列VV22-5
电缆导体的**长期允许工作温度为90℃，短路时电缆的**温度250℃（最长持续时间不超过5S）；电缆**工作温度为-15℃。
一、产品介绍
VV22电缆系列

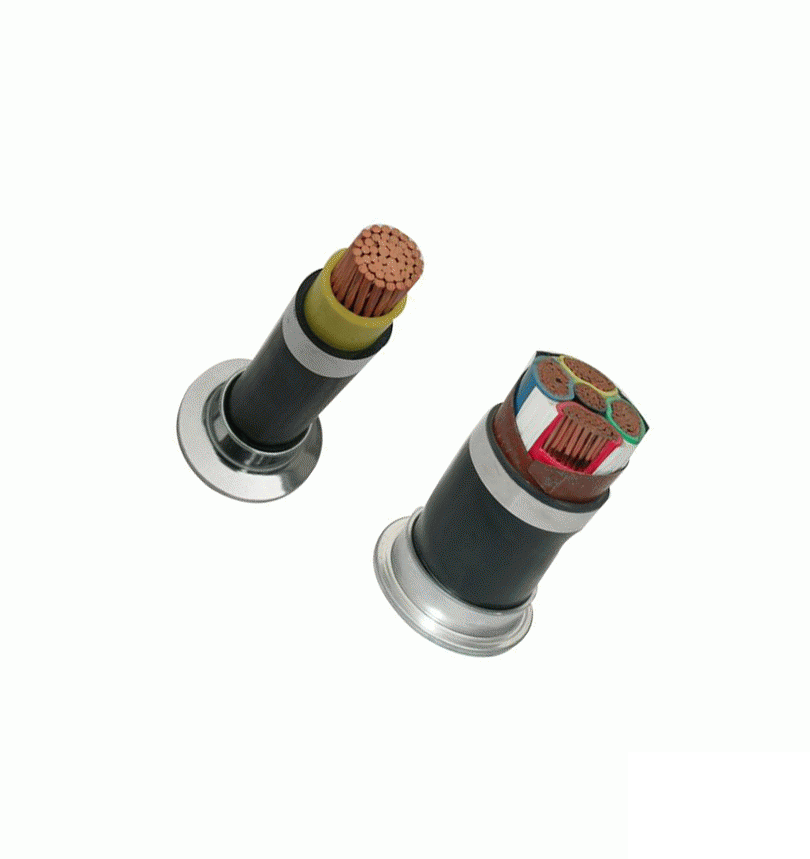

VV22-5 聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆
第一个V:电缆绝缘材料聚氯乙烯
第二个V：电缆内护套护套材料聚氯乙烯
第一个2表示镀锌钢带铠装
第二个2表示电缆外护套为聚氯乙烯护套料
全程：聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆
二、使用特性
电缆导体的**长期允许工作温度为90℃，短路时电缆的**温度250℃（最长持续时间不超过5S）；电缆**工作温度为-15℃。
VV22电缆系列VV22-5技术参数:
|
芯数*标称截面 mm² |
导体结构mm |
绝缘mm |
火花试验电压kv |
|||
|
根/直径 |
扇形高度或直径 |
标称高度或直径 |
标称厚度 |
绝缘后扇形高或直径 |
||
|
5*1.5 |
1/1.38 |
1.38 |
0.8 |
0.62 |
3.0 |
6 |
|
5*2.5 |
1/1.78 |
1.78 |
0.8 |
0.62 |
3.4 |
6 |
|
5*4 |
1/2.25 |
2.25 |
1.0 |
0.80 |
4.3 |
6 |
|
5*6 |
1/2.73 |
2.73 |
1.0 |
0.80 |
4.7 |
6 |
|
5*10 |
7/1.34 |
3.9 |
1.0 |
0.80 |
5.9 |
6 |
|
5*16 |
7/1.70 |
4.8 |
1.0 |
0.80 |
6.8 |
6 |
|
5*25 |
7/2.13 |
5.9 |
1.2 |
0.98 |
8.3 |
10 |
|
5*35 |
7/2.56 |
6.9 |
1.2 |
0.98 |
9.3 |
10 |
|
5*50 |
10/2.56 |
8.1 |
1.4 |
1.16 |
10.9 |
10 |
|
5*70 |
14/2.56 |
10.0 |
1.4 |
1.16 |
12.8 |
10 |
|
5*95 |
19/2.56 |
11.5 |
1.6 |
1.34 |
14.7 |
15 |
|
5*120 |
24/2.56 |
12.7 |
1.6 |
1.34 |
15.9 |
15 |
|
5*150 |
30/2.56 |
14.5 |
1.8 |
1.52 |
18.1 |
15 |
|
5*185 |
37/2.56 |
16.0 |
2.0 |
1.70 |
20.2 |
15 |
|
5*240 |
48/2.56 |
18.2 |
2.2 |
1.88 |
22.6 |
20 |
|
5*300 |
61/2.56 |
20.2 |
2.4 |
2.06 |
25.0 |
20 |
|
5*400 |
61/2.85 |
23.5 |
2.6 |
2.24 |
28.7 |
20 |
