VV22电缆系列VV22-3*-1*
电缆导体的**长期允许工作温度为90℃，短路时电缆的**温度250℃（最长持续时间不超过5S）；电缆**工作温度为-15℃。
一、产品介绍
VV22电缆系列

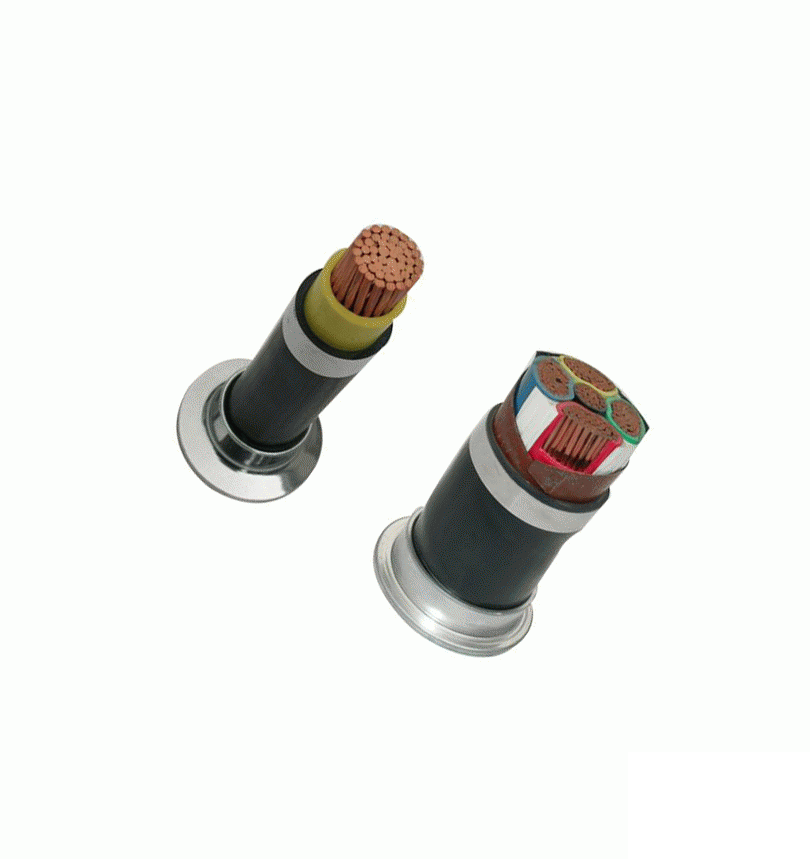

VV22-3*-1* 聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆
第一个V:电缆绝缘材料聚氯乙烯
第二个V：电缆内护套护套材料聚氯乙烯
第一个2表示镀锌钢带铠装
第二个2表示电缆外护套为聚氯乙烯护套料
全程：聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆
二、使用特性
电缆导体的**长期允许工作温度为90℃，短路时电缆的**温度250℃（最长持续时间不超过5S）；电缆**工作温度为-15℃。
VV22电缆系列VV22-3*-1*技术参数：
|
导体标称直径 mm² |
绝缘厚度mm |
钢带厚度mm |
护套厚度mm |
电缆近似外径mm |
电缆近似重量 |
20℃导体电阻 |
试验电压KV/min |
|||||
|
铜kg/km |
铝kg/km |
20℃（Ω/km） |
||||||||||
|
铜 Ω/km |
铝 Ω/km |
|||||||||||
|
3*4+1*2.5 |
1.0 |
0.8 |
2*0.2 |
1.8 |
17.9 |
538 |
446 |
4.61 |
7.41 |
7.41 |
12.1 |
3.5 |
|
3*6+1*4 |
1.0 |
1.0 |
2*0.2 |
1.8 |
19.5 |
657 |
524 |
3.08 |
4.61 |
4.61 |
7.41 |
3.5 |
|
3*10+1*6 |
1.0 |
1.0 |
2*0.2 |
1.8 |
22.1 |
894 |
619 |
1.83 |
3.02 |
3.02 |
4.61 |
3.5 |
|
3*16+1*10 |
1.0 |
1.0 |
2*0.2 |
1.8 |
24.7 |
1194 |
804 |
1.15 |
1.91 |
1.91 |
3.02 |
3.5 |
|
3*25+1*16 |
1.2 |
1.0 |
2*0.2 |
1.8 |
28.5 |
1668 |
1072 |
0.727 |
1.15 |
1.20 |
1.91 |
3.5 |
|
3*35+1*16 |
1.2 |
1.0 |
2*0.2 |
1.8 |
31.7 |
2243 |
1458 |
0.524 |
1.15 |
1.868 |
1.91 |
3.5 |
|
3*50+1*25 |
1.4 |
1.2 |
2*0.5 |
2.0 |
35.0 |
2852 |
1723 |
0.387 |
0.727 |
0.641 |
1.20 |
3.5 |
|
3*70+1*35 |
1.4 |
1.2 |
2*0.5 |
2.1 |
38.5 |
3657 |
2077 |
0.268 |
0.524 |
0.443 |
0.868 |
3.5 |
|
3*95+1*50 |
1.6 |
1.4 |
2*0.5 |
2.3 |
44.3 |
4796 |
2636 |
0.193 |
0.387 |
0.320 |
0.641 |
3.5 |
|
3*120+1*70 |
1.6 |
1.4 |
2*0.5 |
2.4 |
49.0 |
5912 |
3139 |
0.153 |
0.268 |
0.253 |
0.443 |
3.5 |
|
3*150+1*70 |
1.8 |
1.4 |
2*0.5 |
2.5 |
53.5 |
7025 |
3673 |
0.124 |
0.268 |
0.206 |
0.320 |
3.5 |
|
3*185+1*95 |
2.0 |
1.6 |
2*0.5 |
2.7 |
58.9 |
8538 |
4408 |
0.0991 |
0.193 |
0.164 |
0.253 |
3.5 |
|
3*240+1*120 |
2.2 |
1.6 |
2*0.5 |
2.9 |
60.6 |
10631 |
5216 |
0.0754 |
0.153 |
0.125 |
0.206 |
3.5 |
|
3*300+1*150 |
2.4 |
1.8 |
2*0.5 |
3.1 |
65.6 |
12913 |
6145 |
0.0601 |
0.124 |
0.100 |
0.164 |
3.5 |
|
3*400+1*240 |
2.4 |
1.8 |
2*0.5 |
3.3 |
72.8 |
15410 |
7812 |
0.0470 |
0.0754 |
0.0778 |
0.125 |
3.5 |
