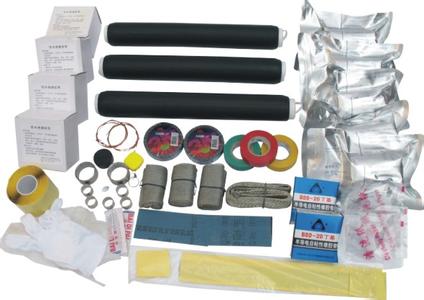

JLS-35KV型电缆冷缩式中间接头
适用范围：26 35kV电缆冷缩式中间接头，适用于电压等级35kV。电缆标称截面积：25~500mm。 适用环境：产品以进口高弹性特种优质硅橡胶为材料。污秽等级达Ⅳ级，电应力控制为几何型，电气性能稳定，适用于各环境的安装。
适用范围：26/35kV电缆冷缩式中间接头，适用于电压等级35kV。电缆标称截面积：25~500mm。
适用环境：产品以进口高弹性特种优质硅橡胶为材料。污秽等级达Ⅳ级，电应力控制为几何型，电气性能稳定，适用于各环境的安装。绝缘水平、截流量、长期工作温度和短路温度等性能均满足与其配套电缆的技术要求。
产品结构设计新颖、性能优良、安装方便、使用时只要拉掉支撑物就能自动收缩复位，被广泛应用于电力、通讯、军工、冶金、煤矿、石油化工等领域。
JLS-35KV型电缆冷缩式中间接头参数及型号：
|
单芯冷缩中间接头 |
三芯冷缩中间接头 |
|
JLS-35/1.1 |
JLS-35/3.1 |
|
JLS-35/1.2 |
JLS-35/3.2 |
|
JLS-35/1.3 |
JLS-35/3.3 |
|
JLS-35/1.4 |
JLS-35/3.4 |
|
JLS-35/1.5 |
JLS-35/3.5 |
26/35kV全硅橡胶型电力电缆冷缩附件国网试验评价
|
额定电压UO/U |
26/35kV |
**运行电压Um |
35kV |
|
安装方式 |
抽拉式 |
耐受污染等级 |
IV级 |
|
工频耐压**值 |
117 kV,5min |
冲击电耐压水平 |
200kV,正负级各10次 |
|
局部放电试验 |
45 kV放电量不大于10pc |
导体连接方式 |
压接 |
注：除非另我规定，试验应在环境温度下进行。
当由于下述原因终端性能有明显下降时，则认为它明显损坏：
1、由于漏电痕迹引起介质质量下降；
2、电蚀深度达到2mm或者达到作为使用的绝缘材料任何一处较小壁厚的50%；
3、材料开裂
4、材料穿孔
