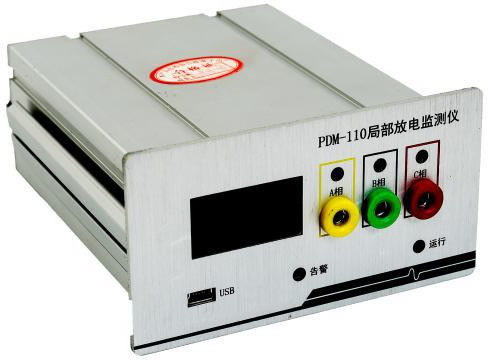

基于脉冲电流法的开关柜局放在线监测装置XR2021-JF1
随着配网设备状态检测技术的发展，电力企业针对配网设备的状态检测技术提出了“定性、定相、定位、定量”等基本要求。由于配网设备运行环境和运行条件复杂多样，局部放电有绝缘缺陷放电、悬浮放电、电晕放电、表面放电等多种放电类型。如何低投入、高效率的解决配电设备运行故障，保证设备的安全、可靠运行，显得尤为重要。XR2021-JF1局放在线监测装置通过完善功能配置，优化产品设计方案，实现了配电设备状态检修工作多种带电检测手段的灵活应用；实现了检测数据的一体化存储、汇总、共享、分析和应用的高度统一，并可以根据综合分析结果为用户提供基本的辅助决策建议。从而为配电设备的状态检修提供了一套完整、灵活、高效的解决方案。
功能概述：
1.工频带电指示
带电指示：指的是50HZ（工频）高压开关设备的带电状态
工频电压：指的是配电设备频电压的相电，一般10kV柜子相电压为10000/√3=5773V。
工频校准：通过测量高压测与设备检测到的电压的实际变比，将变比重新写入设备，可使本装置测量的工频电压值更加准确。
2.局放检测
局放检测：通过监测设备的局部放电状态来判断设备的绝缘状态，提前发现高压设备可能存在的绝缘缺陷。
局放校准：在设备上用校准器输入标准的局放脉冲信号，通过计算输入信号与装置采集到信号的变比，并将变比新入装置，从而实现对局放视在电荷量的测量。
技术参数：
1.基本参数
功能配置：绝缘监测、电压监测；
电源电压：110V，AC；
运行功率：＜5W；
运行温度：-25℃～55℃；
存储温度：-30℃～70℃；
环境湿度：≤95%RH；
存储空间：32MB；
通讯接口：1×RS485；
外形尺寸：104×56×110（mm）；
开孔尺寸：92×44（mm）。
就地显示：1.3 英寸单色 LCD，128×64 点阵；
2.电压监测参数
输入电压：有效值不大于 200V；
显示方式：LED 显示；
输出显示：带电（红灯），失压（熄灭）；
闭锁输出：
220VAC/5A（额定负载）；
30VDC/6A（额定负载）；
接点类型：常开 1 付；
3.绝缘监测参数
耦合电容：20pF 或者 100pF（或另行设计）；
测量范围：0～5000pC；
频带范围：150kHz～1.5MHz；
监测变量：放电强度、平均强度、放电频度；
放电频度：不大于 5000（1s）；
告警输出：
220VAC/5A（额定负载）；
30VDC/6A（额定负载）；
接点类型：常开 1 付
